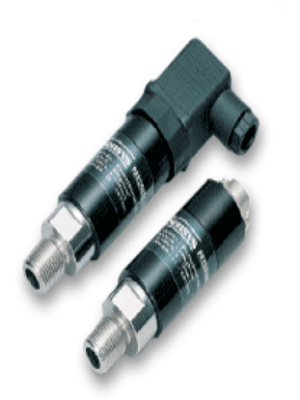

CẢM BIẾN ÁP SUẤT SENSYS PMS/PMH

Liên hệ

- Phạm vi đo: -0,1~ 400MPa / 0 ~  70MPa

- Cấp chính xác: ±0.5%FS(PMS), ±0.25%FS(PMH)
- Ngõ ra: 0~5, 1~5, 0~10VDC,4~20mA
- Nguồn cấp: 11-28VDC.
- Điện trở cách điện: 100㏁@500VDC
- Kiểu nối cáp: Cáp, Đầu nối AMP, Đầu nối Din
- Nối ren: R(PT)3/8"(≤100MPa), UNF9/16"Female(>100MPa)
- Nhiệt độ hoạt động: -20~80℃, -30 ~ 100℃
- Áp suất đột ngột: 2 lần áp suất định mức
- Thân vỏ: Thép không gỉ (Inox 630)

- Làm kín: Viton
- Chịu rung 5G, 10~500Hz
- Trọng lượng: 140g.
- Môi chất: nước, dầu, khí.

  Xuất xứ: Korea.

    PMS/PMH – Cảm biến áp suất đa mục đích

    Dòng cảm biến áp suất chống Sốc Hãng SENSYS – Hàn Quốc



    Mô tả

    Phần tử cảm biến PMS / PMH có đặc tính nhiệt xuất sắc do nó làm việc thông qua một quá tải kế dạng lá bạc tự bù nhiệt độ. Một màng ngăn và một cổng áp suất được cấu hình như một thể thống nhất để ngăn ngừa rò rỉ, và nó có độ bền tuyệt vời cho sự vượt áp tức thời. Nó xây dựng một bộ khuếch đại trong đó để giao tiếp với các loại bộ điều khiển khác nhau.



    Công dụng

    - Mạch khuếch đại tích hợp (VDC, mA)

    - Phạm vi đo 0 ~ 500MPa

    - Độ chính xác 0,25% FS (PMH), 0,5% FS (PMS)

    - Quá tải kế dạng lá bạc tự bù nhiệt độ

    - Vật liệu làm ướt phương tiện truyền thông bằng thép không gỉ







    Ứng dụng

    - Kiểm soát quá trình

    - Thủy lực & khí nén

    - Điều khiển máy nén

    - Máy lạnh

    - Thiết bị làm lạnh



     Đặc điểm kỹ thuật



     Phạm vi dải đo -0.1 ~ 400MPa



    Hiệu suất



    Cấp chính xác

    Hiệu ứng nhiệt trên không

    Hiệu ứng nhiệt trên Span

    Phạm vi nhiệt độ bù

    Phạm vi nhiệt độ hoạt động

    PMS

    ± 0,5% FS (RSS)

    ± 0,06% FS / ℃

    ± 0,06% FS / ℃

    -10∼70oC

    -20∼80 ℃

                          PHM

    ± 0.25% FS (RSS)

    ± 0,03% FS / ℃

    ± 0,03% FS / ℃

    -20∼80oC

    -30∼100oC



      Đặc tính điện động



    Kích thích



    Đầu ra



    Kết nối điện



    11 ~ 28VDC



    0 ~ 5, 1 ~ 5, 0 ~ 10VDC (3, 4 dây), 4 ~ 20mA (2, 3 dây)



    Đầu nối, đầu, đầu nối Din



     Đặc tính vật lý

    Bảo vệ sức ép

    Áp lực nổ

    Chống rung

    Chống sốc

    Cổng áp suất

    Vật liệu làm kín

    Trọng lượng

    150% FS (≤100MPa), 120% tối đa FS (> 100MPa)

    200% FS tối thiểu .. (100MPa), 130% tối thiểu FS (> 100MPa)

    49,1m / s² {5G}, 10 ~ 500Hz

    490m / s² {50G}

    R (PT) 3/8 "(≤100MPa), UNF9 / 16" Nữ (> 100MPa)

    Thép không gỉ 630

    Kiểu kết nối: Khoảng. 140g (Chỉ cảm biến)
