Đồng hồ đo lưu lượng khí VU 570

Liên hệ

Đồng hồ đo lưu lượng khí VU 570 là dòng cảm biến được sử dụng để đo lưu lượng liên tục dựa trên phép đo tần số tạo xoáy dùng cho không khí, khí kỹ thuật và hỗn hợp khí (không ăn mòn và không ngưng tụ).

Phạm vi đo từ DN15 tới DN80

LIÊN HỆ: Mr Hoàng 0919 914 138

THÔNG TIN SẢN PHẨM

Giới thiệu đồng hồ đo lưu lượng khí VU 570

Thông số kỹ thuật đồng hồ đo lưu lượng khí VU 570

Phạm vi đo: từ DN15 tới DN80

Môi chất đo: Không khí, khí gas, khí CO2, khí hóa lỏng (LPG) và khí nén.

Độ chính xác: ±1,5 %

Nguyên lý đo siêu âm xoáy - Đo tần số xoáy ( Vortex - Ultrasonic)

Nhiệt độ hoạt động từ -40° tới 100°C

Áp suất quá trình lên tới 40 bar

Đo lưu lượng thể tích tiêu chuẩn, lưu lượng thể tích hoạt động và lưu lượng khối lượng

Tích hợp chức năng bù áp suất và nhiệt độ tích hợp

Màn hình hiển thị lưu lượng, mức tiêu thụ, tốc độ, áp suất và nhiệt độ

Đơn vị có thể lựa chọn tự do: m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm

Nguồn điện: 18…36 VDC

Giao diện Modbus RTU (RS485), đầu ra analog 4..20mA có thể gán tự do, đầu ra xung cách điện.

Lớp bảo vệ IP67

Vật liệu: Inox 316, Nhựa

Bộ phận hiển thị: Nhôm đúc khuôn

Kết nối quy trình: Mặt bích DIN EN1092-1 hoặc Mặt bích ANSI 150 lbs - 300 lbs hoặc kết nối ren 1/2'' đến 2'' ( ren BSP, NPT)

Đồng hồ đo lưu lượng khí VU 570 có kết nối bằng mặt bích hoặc kết nối ren:

Kích thước mặt bích: ½" (DN 15) đến 3" (DN 80)

Kích thước ren: ½ " (DN 15) đến 2" (DN 50)

Đồng hồ đo lưu lượng khí CS VU 570

Đồng hồ đo lưu lượng khí VU 570

Cách lắp đặt và vận hành đồng hồ đo lưu lượng khí VU 570

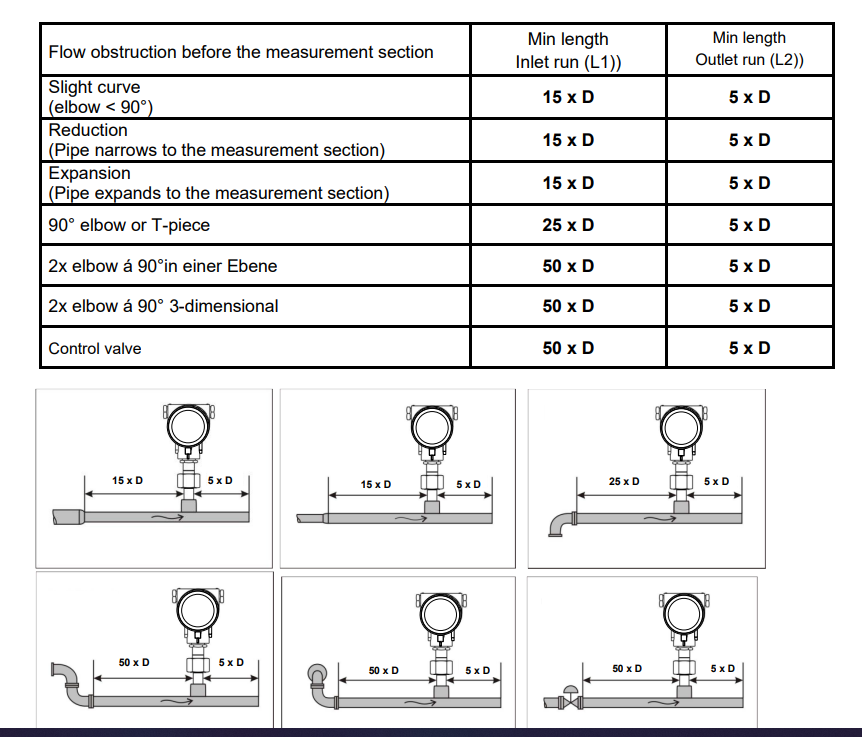

Để duy trì độ chính xác theo quy định trong bảng dữ liệu, cảm biến phải được đặt ở trung tâm của một đoạn ống thẳng có dòng chảy không bị nhiễu loạn.

Dòng chảy không bị nhiễu loạn đạt được nếu các đoạn phía trước cảm biến (đầu vào) và phía sau cảm biến (đầu ra) đủ dài, thẳng và không có bất kỳ vật cản nào như các cạnh, đường nối, đường cong, v.v.

Do đó, cần đảm bảo chiều dài đoạn đầu vào và đầu ra được khuyến nghị.

Các giá trị này thể hiện chiều dài tối thiểu. Trong trường hợp không thể đảm bảo chiều dài tối thiểu của đoạn ống vào/ra, phải dự kiến sẽ có sự gia tăng hoặc sai lệch đáng kể trong các giá trị đo.

Thông số kỹ thuật VU 570

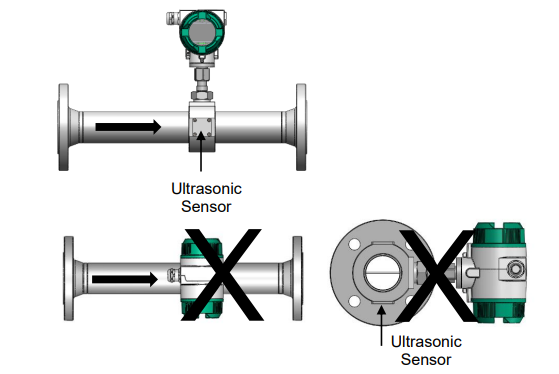

Trong trường hợp ngưng tụ hơi nước, chỉ được phép lắp đặt với đầu đo thẳng đứng. Nếu không, sẽ có nguy cơ nước đọng trên cảm biến siêu âm (gây hỏng chức năng).

Lắp đặt VU 570
