Nguyên Lý Đồng Hồ Đo Lưu Lượng Khí Nén: So Sánh Thermal & Vortex

Nguyên Lý Hoạt Động Của Đồng Hồ Đo Lưu Lượng Khí Nén: Phân Tích Chi Tiết Thermal Mass vs Vortex

Khí nén thường được ví như "nguồn năng lượng thứ tư" trong các nhà máy sản xuất công nghiệp, chỉ đứng sau điện, nước và khí đốt. Tuy nhiên, ít ai biết rằng đây lại là một trong những dạng năng lượng đắt đỏ nhất. Theo thống kê, có tới 20% - 30% lượng khí nén sinh ra bị lãng phí do rò rỉ hoặc sử dụng kém hiệu quả.

Để kiểm soát chi phí, phân bổ năng lượng và tối ưu hóa hệ thống máy nén, việc trang bị đồng hồ đo lưu lượng khí nén là giải pháp mang tính bắt buộc. Hiện nay trên thị trường công nghiệp, hai công nghệ đo lường phổ biến và đáng tin cậy nhất là Kiểu phân tán nhiệt (Thermal Mass) và Kiểu dòng xoáy (Vortex).

Mặc dù cùng chung mục đích, nhưng nguyên lý làm việc của chúng lại hoàn toàn khác biệt. Bài viết dưới đây sẽ phân tích chi tiết nguyên lý hoạt động của đồng hồ đo lưu lượng khí nén ở cả hai công nghệ, giúp bạn đưa ra quyết định đầu tư chính xác nhất.

1. Nguyên lý hoạt động của Đồng hồ đo lưu lượng khí nén kiểu nhiệt (Thermal Mass Flow Meter)

Đồng hồ đo lưu lượng phân tán nhiệt (Thermal Mass) là thiết bị "quốc dân" được sử dụng rộng rãi nhất tại các phân xưởng tiêu thụ. Điểm đặc biệt của công nghệ này là khả năng đo trực tiếp Lưu lượng khối lượng (Mass Flow) mà không cần thiết bị tính toán bù trừ áp suất hay nhiệt độ.

Cơ chế hoạt động (Định luật tản nhiệt King)

Nguyên lý của dòng đồng hồ này dựa trên sự truyền nhiệt. Đầu dò (sensor) của thiết bị được cắm thẳng vào đường ống khí nén, bao gồm hai cảm biến nhiệt độ (thường là điện trở nhiệt RTD PT100 hoặc PT1000):

- Cảm biến tham chiếu: Nhiệm vụ liên tục đo nhiệt độ thực tế của dòng khí nén.

- Cảm biến gia nhiệt: Được cấp một dòng điện để tự làm nóng, luôn duy trì một mức nhiệt độ cao hơn cảm biến tham chiếu một khoảng cố định (ví dụ: luôn cao hơn dòng khí 30°C).

Quá trình đo lường diễn ra như sau:

Khi dòng khí nén bắt đầu chảy qua đầu dò, các phân tử khí sẽ mang theo nhiệt lượng và làm mát "Cảm biến gia nhiệt". Dòng khí chảy càng nhanh (lưu lượng càng lớn), nhiệt lượng bị lấy đi càng nhiều. Để duy trì mức chênh lệch 30°C như ban đầu, vi mạch điện tử phải tự động cung cấp thêm dòng điện vào cảm biến gia nhiệt.

Kết luận: Lượng điện năng tiêu thụ tăng thêm này tỷ lệ thuận tuyệt đối với lưu lượng khối của khí nén đi qua.

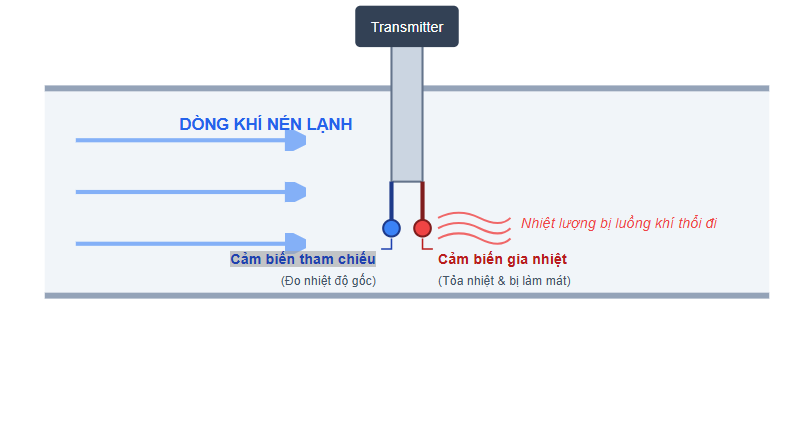

Nguyên lý hoạt động của đồng hồ đo lưu lượng khí nén kiểu nhiệt

2. Nguyên lý hoạt động của Đồng hồ đo lưu lượng khí nén Vortex (Kiểu Dòng Xoáy)

Nếu Thermal Mass chuyên trị khí khô, thì Đồng hồ đo lưu lượng Vortex lại là "vị cứu tinh" bền bỉ cho những môi trường khí nén khắc nghiệt, ướt át ngay tại đầu ra của máy nén khí.

Cơ chế hoạt động (Hiệu ứng Von Kármán)

Công nghệ Vortex không dùng nhiệt mà dùng cơ học thủy động lực học, cụ thể là hiệu ứng xoáy Von Kármán.

Bên trong lòng ống của đồng hồ, người ta thiết kế một thanh cản (Bluff Body) nằm chắn ngang dòng chảy.

Khi khí nén đập vào thanh cản này, nó bị chia cắt và không thể chảy thẳng, tạo thành các "vòng xoáy" (Vortices) luân phiên cuốn cuộn ở hai phía hạ lưu của thanh cản (giống như hiện tượng lá cờ bay phần phật trong gió).

Một cảm biến (thường là cảm biến áp điện - Piezoelectric) đặt ngay phía sau sẽ làm nhiệm vụ "đếm" số lượng các vòng xoáy này.

Kết luận: Tần số sinh ra các vòng xoáy tỷ lệ thuận tuyến tính với vận tốc / lưu lượng thể tích của dòng khí nén.

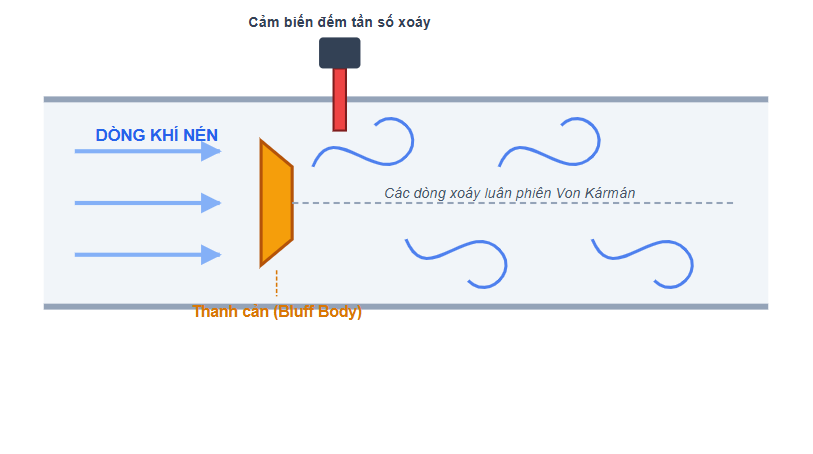

Nguyên lý đồng hồ đo lưu lượng khí nén Vortex dòng xoáy

Lưu ý quan trọng: Vì Vortex đo lưu lượng thể tích thực tế, nên để quy đổi ra lưu lượng khối chuẩn (Nm³/h), đồng hồ Vortex hiện đại thường được tích hợp sẵn cảm biến nhiệt độ và áp suất bên trong để tự động làm bài toán bù trừ (gọi là Multivariable Vortex).

3. Bảng So Sánh Chi Tiết: Thermal Mass vs Vortex Flow Meter

Để bạn dễ dàng hình dung và đưa ra quyết định, hãy cùng xem bảng đối chiếu dưới đây:

4. Chuyên gia tư vấn: Nên chọn loại nào, lắp ở đâu?

Việc chọn sai công nghệ có thể khiến bạn lãng phí hàng chục triệu đồng mà số liệu thu về lại không chính xác. Hiểu được nguyên lý hoạt động của đồng hồ đo lưu lượng khí nén sẽ giúp bạn chọn đúng thiết bị cho đúng vị trí:

- Hãy chọn mua Thermal Mass Flow Meter khi: Vị trí lắp đặt của bạn nằm sau hệ thống máy sấy khí (Air Dryer). Bạn muốn gắn đồng hồ tại các nhánh ống dẫn về xưởng để tính chi phí từng bộ phận, tiến hành kiểm toán năng lượng và đặc biệt là săn tìm các điểm rò rỉ khí nén vào ban đêm.

- Hãy chọn mua Vortex (Loại có bù nhiệt/áp) khi: Bạn muốn đo tổng lưu lượng FAD (Free Air Delivery) ngay tại phòng máy nén. Vị trí này khí nén vừa sinh ra thường có nhiệt độ cao, chứa nhiều hơi ẩm, nước và dầu. Sự bền bỉ của Vortex là giải pháp khả thi duy nhất.

Tổng kết

Việc đo lường chính xác lượng khí nén tiêu thụ không chỉ giúp doanh nghiệp cắt giảm chi phí năng lượng mà còn hỗ trợ lên kế hoạch bảo trì hệ thống hiệu quả. Công nghệ Thermal Mass là "vua" trong việc giám sát khí sạch và bắt rò rỉ, trong khi Vortex lại là "chiến binh" bền bỉ cho những môi trường khí nén thô khắc nghiệt.
