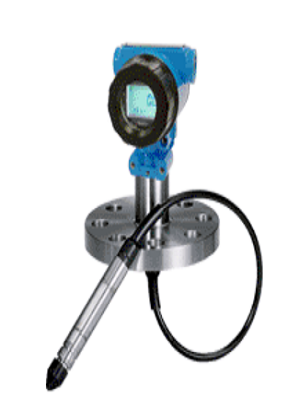

Cảm biến báo mức Sensys SIL
- Phạm vi đo: 0 ~ 350mH2O
- Cấp chính xác: ±0.2%FS
- Ngõ ra: 0~5, 1~5, 0~10VDC, 4~20mA, 2ch Relay, RS485
- Nhiệt độ hoạt động: -20~80℃
- Thân vỏ: Thép không gỉ
- Làm kín: Viton
- Môi chất: nước, dầu, khí
LIÊN HỆ : MR HOÀNG - 0919 914 138
Đo mức trong bể nước, giếng khoan, hồ chứa hay bồn trên tàu biển thường gặp cùng một khó khăn: đầu đo nằm sâu dưới nước còn người vận hành cần đọc số liệu ở trên mặt đất. Cảm biến báo mức Sensys SIL của hãng Sensys (Hàn Quốc) giải quyết vấn đề này bằng thiết kế tách hai phần: đầu đo thả chìm đạt IP68 và đầu hiển thị lắp trên miệng bể, chuẩn IP67, có màn hình LCD đèn nền, relay và RS485.
Bài viết tổng hợp đặc điểm, thông số và kinh nghiệm chọn Sensys SIL cho kỹ sư và bộ phận mua hàng.
SIL (Depth and Level Transmitter with Local Indication) là transmitter đo độ sâu và mức chất lỏng theo nguyên lý áp suất thủy tĩnh. Đầu đo thả xuống đáy, đo áp suất cột chất lỏng phía trên, sau đó thiết bị quy đổi thành chiều cao mức và xuất tín hiệu chuẩn về PLC hoặc bộ điều khiển. Giá trị cũng hiển thị ngay trên màn hình đặt ở đầu cáp.
Khác với cảm biến áp suất thông thường, SIL dùng cáp polyurethane có ống thông khí (vented cable) để bù áp suất khí quyển. Nhờ đó số đo không bị lệch khi thời tiết thay đổi và cáp còn dùng được trong nước biển.
Cảm biến báo mức Sensys SIL
Dải đo 0~1 đến 350 mH₂O (gauge); 0~10 đến 350 mH₂O (absolute)
Sai số: ±0,2%FS ±1 digit
Nhiệt độ bù 0 ~ 70°C
Nhiệt độ hoạt động -20 ~ 80°C
Hiển thị LCD đèn nền 4½ digit, ±19999
Nguồn cấp: 11~28 VDC (2 dây); 17~28 VDC (3 dây)
Ngõ ra analog4~20 mA (2 dây); 4~20 mA (3 dây), 0~5 V, 1~5 V, 0~10 V
Relay (tùy chọn): 2 kênh, 3A 30VDC / 3A 250VAC
Ngõ ra số RS485
Thời gian phản hồi 0,1 ~ 1 giây
Kết nối điện: G(PF) 1/2"
Cổng áp phần đầu đo:Nose cone, G(PF) 1/4"
Kết nối bích, vật liệu inox 316L
Cấp vảo vệ: đầu đo IP68, đầu hiển thị IP67
Ngõ ra 4~20 mA 2 dây (mã H) là lựa chọn mặc định cho hầu hết ứng dụng. Chỉ cần hai dây cho cả nguồn và tín hiệu, ít nhiễu khi kéo cáp xa, nguồn cấp 11~28 VDC. Phù hợp trạm bơm, hồ chứa nằm cách phòng điều khiển hàng trăm mét.
Cấu hình 3 dây gồm 4~20 mA (mã G), 0~5 V (C), 1~5 V (E) và 0~10 V (J), cần nguồn 17~28 VDC. Chọn nhóm này khi bộ điều khiển có sẵn ngõ vào điện áp hoặc khi cần relay và RS485, vì hai tùy chọn này chỉ có ở loại 3 dây.
Với relay, SIL hỗ trợ bốn chế độ cảnh báo là Hi, Low, A và B, kèm thiết lập trễ (hysteresis) để tránh đóng cắt liên tục quanh ngưỡng. Ví dụ: ngưỡng thấp điều khiển bật bơm cấp, ngưỡng cao ngắt bơm và báo tràn bể.
Cảm biến báo mức Sensys SIL được dùng trong các lĩnh vực sau:
Với bài toán đo áp suất đường ống thay vì đo mức, bạn có thể xem cảm biến áp suất chống nổ Sensys SIG. Nếu cần giám sát thêm nhiệt độ môi chất, tham khảo cảm biến nhiệt độ Sensys TSG.
Chọn dải đo dựa trên chiều sâu tối đa: Để chừa biên an toàn, nên chọn dải lớn hơn mức nước cao nhất khoảng 20~30%. Dải quá lớn so với mức thực sẽ làm giảm độ phân giải.
Tính chiều dài cáp: Cáp phải đủ dài từ đầu đo đến vị trí lắp đầu hiển thị, cộng thêm phần dư để thả xuống đáy và đi đến hộp nối. Cáp không nên bị gấp khúc hoặc kéo căng.
Giữ ống thông khí không bị bít: Đầu cáp phần thông khí phải ở nơi khô ráo, tránh để hơi ẩm hoặc nước xâm nhập, nếu không số đo sẽ sai lệch.
Đặt đầu đo ổn định: Tránh nơi có dòng chảy xiết, sục khí mạnh hoặc cặn lắng dày. Với bể có bùn, nên treo đầu đo cách đáy một khoảng và hiệu chỉnh lại điểm zero theo vị trí lắp.
Kiểm tra vật liệu: Inox 316L phù hợp nước sạch, nước thải và nước biển ở mức thông thường. Với hóa chất ăn mòn mạnh cần đối chiếu bảng tương thích trước khi đặt hàng. Bạn có thể đọc thêm bài hướng dẫn chọn cảm biến theo ứng dụng.
Công ty TNHH Thiết Bị HT Việt Nam cung cấp thiết bị đo lường công nghiệp chính hãng và tư vấn chọn model theo chiều sâu, kiểu ngõ ra, chiều dài cáp và kiểu kết nối. Ngoài SIL, bạn có thể xem thêm cảm biến áp suất Sensys, đồng hồ áp suất Wise Control và các bài kỹ thuật tại mục Tin tức.
Để nhận báo giá, vui lòng gửi dải đo (hoặc chiều sâu tối đa), loại môi chất, chiều dài cáp, kiểu ngõ ra và kiểu kết nối đầu hiển thị mong muốn.
