Quản Lý Tiêu Thụ Khí Nén Nhà Máy Theo Phân Xưởng

Quản lý tiêu thụ khí nén nhà máy bắt đầu từ một thực tế khó chịu: tiền điện máy nén nằm trong hóa đơn điện chung, không ai thấy phân xưởng nào dùng bao nhiêu nên không ai chịu trách nhiệm. Khi mỗi phân xưởng có một con số đo thật, khí nén chuyển từ “chi phí chung” thành chỉ tiêu quản lý.

Bài này dành cho giám đốc sản xuất và trưởng bộ phận kỹ thuật: mô hình ba tầng điểm đo, các chỉ số cần theo dõi và cách tính hoàn vốn bằng số liệu giả định bạn thay bằng số thực.

Vì sao chi phí khí nén thường “vô chủ”

Nền tảng cho việc này là đo được lưu lượng, như đã nói ở bài đồng hồ đo lưu lượng khí nén là gì. Khi không có số đo, ba việc không thể làm là phân bổ chi phí đúng bộ phận, đánh giá hiệu suất máy nén và biết tỷ lệ rò rỉ. Hệ quả là khí nén bị xem như nguồn “miễn phí” tại điểm sử dụng trong khi để tạo 1 m³/phút ở 7 bar máy nén tiêu tốn khoảng 6,5 kW.

Mô hình ba tầng điểm đo

Không cần lắp đủ cả ba tầng ngay. Cách bắt đầu hợp lý là tầng 1 cộng tầng 2, rồi mở rộng xuống tầng 3 ở những điểm tiêu thụ lớn nhất. Bảng chọn thiết bị chi tiết có trong bài nên chọn dòng nào.

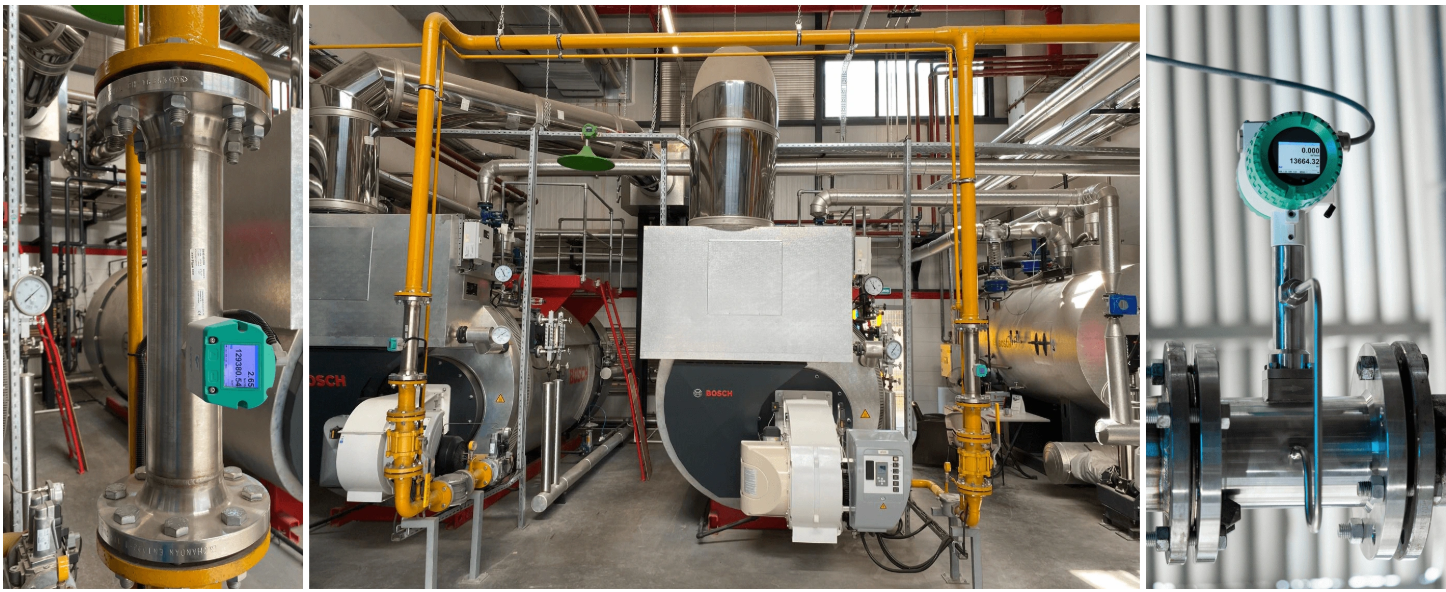

Hệ thống kiểm soát khí nén với các thiết bị hãng CS Instruments

Kiểm tra cân bằng khí nén

Khi có cả tầng 1 và tầng 2, bạn có một phép kiểm tra miễn phí: tổng các nhánh phải gần bằng sản lượng đầu ra trạm. Phần chênh lệch là rò rỉ đường ống trục chính hoặc một trong các đồng hồ đang đo sai. Chênh lệch tăng dần theo thời gian là tín hiệu cần kiểm tra. Nếu nghi đồng hồ sai, xem bảy nguyên nhân phổ biến ở bài đồng hồ đo lưu lượng khí nén bị sai.

Bốn chỉ số nên theo dõi

Tiêu thụ riêng theo phân xưởng (m³ khí trên mỗi đơn vị sản phẩm): cho biết phân xưởng nào dùng khí kém hiệu quả, độc lập với việc sản lượng tăng giảm.

Điện năng riêng của trạm nén (kWh/m³): cần thêm điện kế máy nén và lưu lượng tầng 1. Chỉ số này tăng dần là dấu hiệu máy nén xuống cấp.

Tải nền ngoài giờ (%): lưu lượng giờ nghỉ so với giờ sản xuất, chính là tỷ lệ rò rỉ. Cách đo và quy ra tiền ở bài rò rỉ khí nén tốn bao nhiêu tiền.

Chi phí khí nén phân bổ (đồng/tháng cho mỗi phân xưởng): tính từ m³ tiêu thụ nhân điện năng riêng nhân giá điện, đưa vào báo cáo quản lý hàng tháng.

Đưa dữ liệu về hệ thống giám sát

Dòng VA cho nhiều lựa chọn: màn hình tại chỗ, tín hiệu 4–20 mA, đầu ra xung đếm tổng và Modbus RTU qua RS485 để đọc nhiều giá trị cùng lúc. Với dự án nhiều điểm đo, Modbus gọn nhất: một đôi dây cho cả nhóm thiết bị, mỗi thiết bị một địa chỉ riêng.

Thiết bị còn có đầu ra cảnh báo theo ngưỡng cao hoặc thấp, hữu ích để báo ngay khi lưu lượng giờ nghỉ vượt mức bình thường. Dữ liệu này cũng là đầu vào cho báo cáo ISO 50001 và kiểm toán năng lượng.

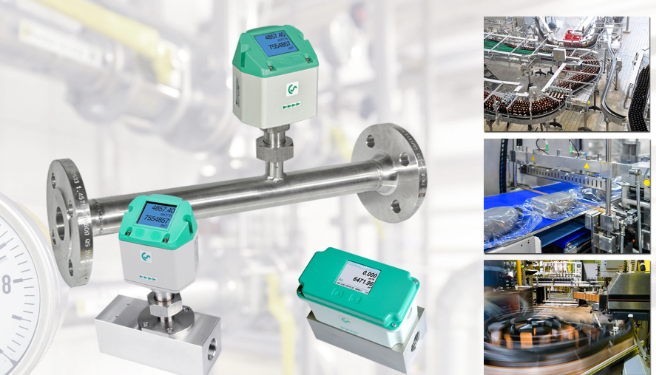

Quản lý tiêu thụ khí nén với CS Instruments

Bài toán hoàn vốn

Công thức: Thời gian hoàn vốn = chi phí đầu tư ÷ tiền tiết kiệm mỗi năm.

Ví dụ minh họa (toàn bộ là số giả định, hãy thay bằng số thực của bạn):

• Tiêu thụ trung bình 500 m³/h, chạy 8.000 giờ/năm là 4 triệu m³/năm.
• Điện năng riêng 0,11 kWh/m³ là 440.000 kWh/năm.
• Giá điện giả định 2.000 đ/kWh nghĩa là chi phí điện khí nén khoảng 880 triệu đồng/năm.
• Nếu giám sát giúp giảm 10% tiêu thụ, tiết kiệm 88 triệu/năm. Nếu giảm 15%, tiết kiệm 132 triệu/năm.
• Giả sử tổng đầu tư (thiết bị, vật tư, lắp đặt, tích hợp dữ liệu) là 250 triệu: hoàn vốn khoảng 2,8 năm ở mức giảm 10%, hoặc 1,9 năm ở mức giảm 15%.

Có ba điều cần lưu ý: Tỷ lệ giảm 10–15% là giả định minh họa, không phải cam kết, vì mức thực tế phụ thuộc hiện trạng nhà máy. Đồng hồ không tự tiết kiệm điện, nó cung cấp số liệu để bạn sửa rò rỉ và thay đổi thói quen sử dụng. Ngoài tiền điện, số liệu còn giúp quyết định có cần mua thêm máy nén hay không, khoản tránh được nhiều khi đáng kể hơn tiền điện tiết kiệm.

Lộ trình triển khai

1. Vẽ sơ đồ đường ống khí nén, đánh dấu các nhánh vào phân xưởng.
2. Chọn điểm đo và kiểm tra đủ đoạn ống thẳng theo bảng tra.
3. Lắp đặt, ưu tiên dạng insertion lắp dưới áp suất ở nơi không dừng được.
4. Kết nối dữ liệu về PLC, SCADA hoặc phần mềm quản lý năng lượng.
5. Chạy đo 2–4 tuần để có đường cơ sở trước khi đặt mục tiêu.
6. Rà soát hàng quý và hiệu chuẩn định kỳ theo hướng dẫn hiệu chuẩn.

Câu hỏi thường gặp

Cần lắp bao nhiêu điểm đo? Tùy quy mô và mục tiêu. Điểm khởi đầu thường là đầu ra trạm nén và đường vào từng phân xưởng lớn.

Có cần PLC hoặc SCADA ngay từ đầu không? Không. Có thể bắt đầu với màn hình tại chỗ hoặc đầu ra xung, rồi nâng cấp lên Modbus khi cần.

Lắp đồng hồ ngay sau máy nén hay sau máy sấy? Tùy mục đích. Sau máy nén (khí ẩm) dùng nguyên lý chênh áp như VD 500; sau máy sấy dùng nhiệt khối như VA 520.

Chi phí cho mỗi điểm đo là bao nhiêu? Phụ thuộc model, đường kính ống và phụ kiện. Gửi thông tin đường ống để được báo giá theo cấu hình cụ thể.
