Cảm biến nhiệt độ kỹ thuật số Sensys TSG: đồng hồ, cảm biến và công tắc nhiệt trong một thiết bị
Trên đường ống hơi, bồn gia nhiệt hay tuyến nước làm mát, kỹ thuật viên thường phải lắp riêng ba thứ: đầu dò PT100, bộ hiển thị và công tắc nhiệt. Cảm biến nhiệt độ kỹ thuật số Sensys TSG của hãng Sensys (Hàn Quốc) gộp cả ba vào một thân máy gọn. Thiết bị có đầu dò PT100, màn hình LED đọc trực tiếp, ngõ ra analog chuẩn và tùy chọn relay 2 kênh, giúp giảm số thiết bị cần mua, đi dây và bảo trì.
Sensys TSG là gì?
TSG (Digital Temperature Gauge / Switch) là thiết bị đo nhiệt độ có tích hợp vi xử lý. Phần tử cảm biến là đầu dò RTD PT100 vỏ bọc (sheathed RTD), tín hiệu được xử lý trong thân máy rồi hiển thị trên màn hình LED và xuất ra dưới dạng điện áp hoặc dòng điện chuẩn. Với model có relay, TSG còn đóng ngắt tiếp điểm khi nhiệt độ vượt ngưỡng cài đặt nên có thể điều khiển hoặc cảnh báo mà không cần bộ điều khiển nhiệt độ riêng.
So với cảm biến nhiệt độ kiểu analog thông thường, TSG phù hợp những vị trí cần xem nhiệt độ ngay tại chỗ và đồng thời gửi tín hiệu về tủ điều khiển. Chi phí thấp hơn so với việc lắp rời đầu dò, bộ chuyển đổi và đồng hồ chỉ thị.

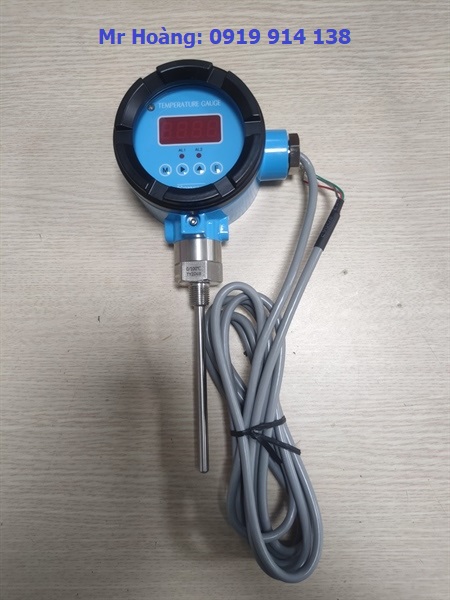

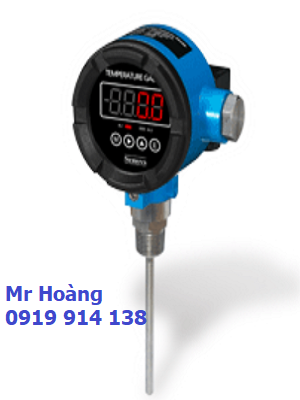

Cảm biến nhiệt độ Sensys TSG
Thông số kỹ thuật chính của cảm biến nhiệt độ Sensys TSG
Phần tử cảm biến: RTD PT100Ω vỏ bọc
Dải đo: -50~0, -50~50, 0~50, 100, 200, 300, 400°C
Sai số: ±0,8%FS ±1 digit
Nhiệt độ môi trường: -20 ~ 80°C
Hiển thị: LED đỏ, ±1999 (3½ digit), chữ cao 10 mm
Nguồn cấp: 18 ~ 26 VDC
Ngõ ra analog: 1~5 VDC hoặc 4~20 mA (3 dây)
Ngõ ra relay (tùy chọn) 2 kênh thường mở (NO): 5A 28VDC / 10A 125VAC / 5A 250VAC
Kết nối điện: Cáp (loại A/C) hoặc đầu nối DIN (loại B/D)
Ren kết nối: R(PT) 1/2", mặt bích và kiểu khác theo yêu cầu
Cấp bảo vệ: IP65
Chịu rung / chịu sốc: 49,1 m/s² (5G) / 490 m/s² (50G)
Khối lượng: Khoảng 700 g (loại tiêu chuẩn)
Bốn cấu hình TSG: chọn loại nào?

Dòng TSG chia theo hai tiêu chí là có hay không có relay, và loại tín hiệu analog:
-
TSG A: ngõ ra 1~5 V, không relay, kết nối bằng cáp.
-
TSG B: relay 2 kênh kèm 1~5 V, kết nối bằng đầu nối DIN.
-
TSG C: ngõ ra 4~20 mA (3 dây), không relay, kết nối bằng cáp.
-
TSG D: relay 2 kênh kèm 4~20 mA, kết nối bằng đầu nối DIN.
Nếu chỉ cần theo dõi và đưa tín hiệu về PLC, chọn loại C (4~20 mA) là hợp lý vì tín hiệu dòng ổn định trên đường dây dài. Loại A (1~5 V) phù hợp khi tủ điện đã có sẵn ngõ vào điện áp và khoảng cách đi dây ngắn. Khi cần cảnh báo quá nhiệt hoặc đóng ngắt thiết bị phụ, chọn loại B hoặc D. Hai tiếp điểm cho phép cài hai ngưỡng độc lập, ví dụ một ngưỡng cảnh báo và một ngưỡng ngắt an toàn.
Về đấu nối, loại dùng cáp có dây đỏ (nguồn +), trắng (common -), xanh lá (ngõ ra +) và lớp bọc chống nhiễu nối đất. Loại DIN dùng hai đầu nối riêng, một cho nguồn và tín hiệu, một cho hai tiếp điểm relay, giúp tháo lắp nhanh khi bảo trì.
Ứng dụng thực tế của cảm biến nhiệt độ Sensys TSG
Theo catalogue, TSG hướng đến các lĩnh vực sau:
-
Hóa chất và hóa dầu: giám sát nhiệt độ bồn chứa, đường ống dẫn môi chất.
-
Giám sát và điều khiển quá trình: lò gia nhiệt, bể xử lý, hệ thống trao đổi nhiệt.
-
Thực phẩm và dược phẩm: các điểm đo cần vật liệu inox và bảo vệ IP65.
-
Tiện ích nhà máy: hơi, nước nóng, nước làm mát, hệ thống khí nén.
Lưu ý: TSG không có chứng nhận chống nổ. Với khu vực nguy hiểm, hãy cân nhắc các dòng chuyên dụng như cảm biến áp suất chống nổ Sensys SIG cho đại lượng áp suất.
Kinh nghiệm chọn và lắp đặt TSG
Chọn dải đo hợp lý. Nhiệt độ làm việc bình thường nên nằm khoảng 50~80% thang đo. Dải quá lớn làm giảm độ phân giải, dải quá sát sẽ không còn biên khi nhiệt độ tăng đột ngột.
Chọn chiều dài đầu dò đủ sâu. Đầu dò nên ngập ít nhất vài lần đường kính ống bọc trong dòng môi chất để đo đúng nhiệt độ thực. Với đường ống nhỏ, nên lắp xiên hoặc đặt tại góc cua để đầu dò tiếp xúc nhiều với dòng chảy.
Chú ý nhiệt độ môi trường tại thân máy. Phần thân chứa mạch điện và màn hình chỉ làm việc trong khoảng -20~80°C. Với môi chất nóng, cần để khoảng cách giữa mặt bích và thân máy hoặc dùng đoạn nối dài nếu nhiệt bức xạ lớn.
Kiểm tra vật liệu. Inox 316 dùng được cho đa số môi chất, nhưng với axit hay hóa chất đặc thù nên chọn Titanium hoặc Monel, và đối chiếu bảng tương thích hóa học trước khi đặt hàng.
Đấu dây đúng kiểu. TSG dùng 3 dây gồm nguồn, common và tín hiệu ra. Không đấu như cảm biến 4~20 mA 2 dây, vì sai cách sẽ không có tín hiệu hoặc hỏng mạch. Bài hướng dẫn đấu nối cảm biến nhiệt độ 4-20mA sẽ giúp bạn kiểm tra lại sơ đồ.
Nếu cần so sánh các loại đầu dò, bạn có thể đọc thêm bài phân biệt PT100 và thermocouple.
Mua cảm biến nhiệt độ Sensys TSG ở đâu?
Công ty TNHH Thiết Bị HT Việt Nam cung cấp thiết bị đo lường công nghiệp chính hãng và hỗ trợ tư vấn chọn model theo dải đo, ngõ ra, chiều dài đầu dò và ren kết nối. Ngoài TSG, bạn có thể xem thêm đồng hồ nhiệt độ Wise Control, cảm biến áp suất Sensys và thiết bị CS Instruments để đồng bộ thiết bị đo cho cả hệ thống. Các bài chia sẻ kỹ thuật được cập nhật tại mục Tin tức.
Để nhận báo giá, vui lòng gửi dải nhiệt độ cần đo, loại môi chất, kiểu tín hiệu và chiều dài đầu dò mong muốn.
