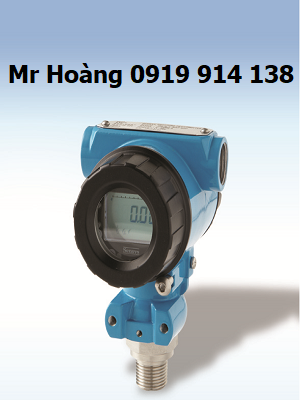

Cảm biến áp suất kỹ thuật số Sensys SIG
- Phạm vi đo: -0,1 ~ 500MPa
- Cấp chính xác: ±0.2%FS hoặc ±0.5%FS
- Ngõ ra: 0~5, 1~5, 0~10VDC, 4~20mA, 2Ch Relay, RS485
- Nguồn cấp: 11-28VDC
- Nối ren: R(PT)1/4", 3/8“, 1/2”
- Nhiệt độ hoạt động: -10~50℃
- Môi chất: nước, dầu, khí.
LIÊN HỆ : MR HOÀNG - 0919 914 138
Trong nhà máy hóa chất, kho nhiên liệu hay trạm khí, một cảm biến áp suất không chỉ cần chính xác mà còn phải an toàn trong môi trường dễ cháy nổ. Cảm biến áp suất kỹ thuật số Sensys SIG do hãng Sensys (Hàn Quốc) sản xuất được thiết kế cho đúng bài toán này. Thiết bị có vỏ chống nổ Ex d IIC T6, bảo vệ IP67, màn hình LCD có đèn nền và tùy chọn ngõ ra relay hoặc RS485 ngay trong một thân máy.
Bài viết này giúp kỹ sư và bộ phận mua hàng nắm rõ đặc tính, thông số đồng thời so sánh với các dòng cảm biến khác để chọn đúng model.
Sensys SIG là dòng transmitter áp suất chống nổ có hiển thị tại chỗ (Explosion Proof Pressure Transmitter with Local Indication). Cảm biến chuyển áp suất của môi chất (khí, hơi, chất lỏng) thành tín hiệu điện chuẩn để đưa về PLC, DCS hoặc bộ điều khiển. Đồng thời, giá trị đo được hiển thị trực tiếp trên màn hình ngay tại vị trí lắp đặt.
Điểm khác biệt so với các cảm biến áp suất thông thường là SIG tích hợp ba lớp bảo vệ và chức năng trong cùng một sản phẩm: vỏ chống nổ, kín nước IP67 và bộ hiển thị kỹ thuật số có thể chỉnh thang đo, đổi đơn vị. Nhờ vậy, kỹ thuật viên kiểm tra áp suất tại hiện trường mà không cần máy đo cầm tay hay mở tủ điện.
Chống nổ Ex d IIC T6 và chứng nhận CE. Cấp bảo vệ Ex d (vỏ chịu áp, ngăn tia lửa lan ra ngoài), nhóm khí IIC và cấp nhiệt độ T6. Đây là mức yêu cầu cao dành cho khu vực có khí hydro, acetylene hoặc hơi dung môi dễ cháy.
Kín nước IP67. Thiết bị chịu được bụi và ngâm nước tạm thời, phù hợp vị trí ngoài trời, khu vực rửa xả hoặc nhiều hơi ẩm.
Màn hình LCD 4½ digit có đèn nền. Hiển thị đến ±19999, đọc rõ cả ở nơi thiếu sáng. Người dùng có thể chuyển đổi đơn vị áp suất và hiệu chỉnh thang đo (scale adjustment) trực tiếp trên thiết bị.
Mạch khuếch đại tích hợp. Cảm biến cho ra tín hiệu điện áp hoặc dòng điện chuẩn, kết nối được với hầu hết bộ điều khiển phổ biến.
Tùy chọn relay 2 kênh và RS485. Tính năng này giúp SIG vừa đo, vừa cảnh báo, vừa truyền dữ liệu số mà không cần thêm bộ chuyển đổi.
Dải đo rất rộng. Từ -0,1 MPa (chân không) đến 500 MPa, bao phủ từ đo áp thấp vài kPa đến thủy lực siêu cao áp.

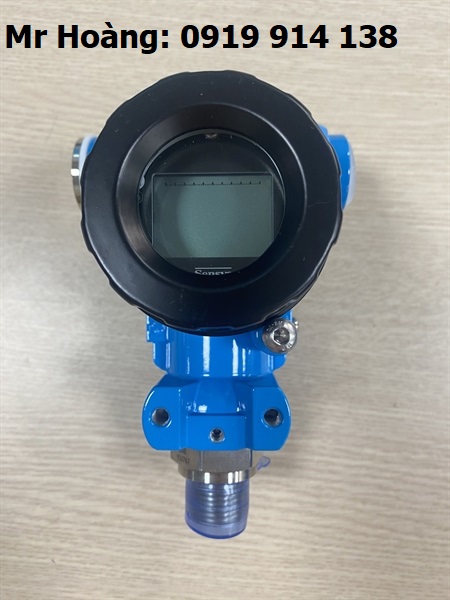

Cảm biến áp suất kỹ thuật số Sensys SIG
Dải đo (độ chính xác 0,2%FS): 0~5 kPa đến 70 MPa (gauge); -100 kPa~0 đến 70 MPa; 0~35 kPa đến 70 MPa (absolute)
Dải đo (độ chính xác 0,5%FS): 0~71 đến 500 MPa (gauge)
Độ chính xác: ±0,2%FS ±1 digit hoặc ±0,5%FS ±1 digit
Ảnh hưởng nhiệt độ (zero/span): ±0,03%FS/°C (loại 0,2%) hoặc ±0,05%FS/°C (loại 0,5%)
Nhiệt độ môi trường: -20 ~ 60°C
Nhiệt độ môi chất: -40 ~ 120°C
Hiển thị: LCD đèn nền 4½ digit, ±19999
Nguồn cấp: 11~28 VDC (2 dây), 17~28 VDC (3 dây)
Ngõ ra analog: 4~20 mA (2 dây); 0~5 V, 1~5 V, 0~10 V, 4~20 mA (3 dây)
Ngõ ra relay (tùy chọn): 2 kênh, 3A 30VDC / 3A 250VAC
Ngõ ra số (tùy chọn): RS485
Thời gian đáp ứng: 0,1 ~ 1 giây
Kết nối điện: G(PF) 1/2"
Chịu rung / chịu sốc: 49,1 m/s² (5G), 10~500 Hz / 490 m/s² (50G)
Vật liệu tiếp xúc môi chất: SS316L, Viton (loại 0,2%); SS316L, Ti 87% (loại 0,5%)
Cấp bảo vệ: Ex d IIC T6, IP67
Khối lượng: Khoảng 1 kg
Về ren kết nối, SIG hỗ trợ R1/4", G1/4", R3/8", G3/8", R1/2", G1/2" và 9/16" UNF cái (chỉ dùng cho áp trên 1500 bar). Mặt bích và các kiểu kết nối khác có thể đặt theo yêu cầu.
Nhờ chống nổ và kín nước, SIG phù hợp các lĩnh vực sau:
Với các vị trí không thuộc vùng nguy hiểm và cần tiết kiệm chi phí, bạn có thể cân nhắc các dòng Sensys không chống nổ hoặc cảm biến áp suất khác trong danh mục của chúng tôi.
Chọn dải đo sao cho áp suất làm việc bình thường nằm trong khoảng 50~70% thang đo, vừa có độ phân giải tốt vừa chừa biên an toàn khi áp suất tăng đột ngột. Áp suất chịu quá tải (proof pressure) của loại 0,2%FS là 3 lần thang đo hoặc 140 MPa, tùy giá trị nào nhỏ hơn.
Với môi chất có nhiệt độ gần 120°C, nên dùng ống xiphông hoặc đoạn ống dẫn dài để giảm nhiệt truyền vào đầu đo. Kiểm tra vật liệu tiếp xúc: SS316L và Viton phù hợp đa số môi chất, nhưng với hóa chất ăn mòn mạnh cần đối chiếu bảng tương thích hóa học trước khi đặt hàng.
Khi đấu dây tại khu vực nguy hiểm, dùng cáp và đầu nối (cable gland) đạt chuẩn chống nổ tương ứng, siết kín nắp trước khi cấp điện. Để biết thêm về nguyên tắc chọn thiết bị, bạn có thể tham khảo bài hướng dẫn chọn cảm biến áp suất theo ứng dụng.
Công ty TNHH Thiết Bị HT Việt Nam cung cấp thiết bị đo lường công nghiệp chính hãng, hỗ trợ tư vấn chọn model theo dải đo, ngõ ra và kiểu kết nối. Ngoài Sensys, chúng tôi còn phân phối nhiều thương hiệu khác như đồng hồ áp suất Wise Control và thiết bị CS Instruments, giúp bạn đồng bộ thiết bị đo cho cả nhà máy từ một đầu mối.
Quý khách cần báo giá hoặc tư vấn cấu hình, vui lòng gửi dải áp suất, loại môi chất, kiểu tín hiệu và ren kết nối mong muốn. HT Việt Nam sẽ đề xuất mã SIG phù hợp.
