Đồng hồ đo lưu lượng VX 570 là dòng cảm biến được sử dụng để đo lưu lượng liên tục dựa trên phép đo tần số tạo xoáy cho hơi nước, chất khí và chất lỏng.

Phạm vi đo từ DN15 tới DN300

LIÊN HỆ: Mr Hoàng - 0919 914 138

THÔNG TIN SẢN PHẨM

Giới thiệu đồng hồ đo lưu lượng VX 570

Đồng hồ đo lưu lượng CS VX570 là dòng cảm biến được sử dụng để đo lưu lượng liên tục dựa trên phép đo tần số tạo xoáy cho hơi nước, chất khí và chất lỏng.

Thông số kỹ thuật đồng hồ đo lưu lượng VX 570

Phạm vi đo từ DN15 tới DN300

Nguyên lý đo dạng Vortex – đo tần số tạo xoáy

Cảm biến lưu lượng VX 570 tích hợp chức năng bù áp suất và nhiệt độ dùng để đo lưu lượng khí (không khí, hỗn hợp khí), hơi nước (hơi nước bão hòa hoặc hơi nước quá nhiệt) và chất lỏng.

Đo lưu lượng thể tích tiêu chuẩn, lưu lượng thể tích hoạt động và lưu lượng khối lượng

Màn hình hiển thị lưu lượng, mức tiêu thụ, tốc độ, áp suất và nhiệt độ

Đơn vị có thể lựa chọn tự do: m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm

Giao diện Modbus RTU (RS485) với 3 đầu ra analog 4..20mA có thể gán tự do

Nguồn điện: 18…36 VDC

Nhiệt độ xử lý: -40 đến 350°C

Áp suất quá trình lên tới 63 bar(g)

Cấp bảo vệ IP67

Phần đo vật liệu và các bộ phận tiếp xúc với bề ngoài được làm bằng thép không gỉ 304

Bộ phận hiển thị vật liệu là nhôm - đúc khuôn

Quá trình kết nối: Mặt bích DIN EN1092-1 , Mặt bích ANSI hoặc Loại wafer

Đồng hồ đo lưu lượng CS VX 570

Đồng hồ đo lưu lượng VX 570

Cách lắp đặt và vận hành đồng hồ đo lưu lượng VX 570

Để duy trì độ chính xác theo quy định trong bảng dữ liệu, cảm biến phải được đặt ở giữa đoạn ống thẳng có dòng chảy không bị nhiễu loạn.

Dòng chảy không bị nhiễu loạn đạt được nếu các đoạn phía trước cảm biến (đầu vào) và phía sau cảm biến (đầu ra) đủ dài, thẳng và không có bất kỳ vật cản nào như cạnh, mối nối, đường cong, v.v.

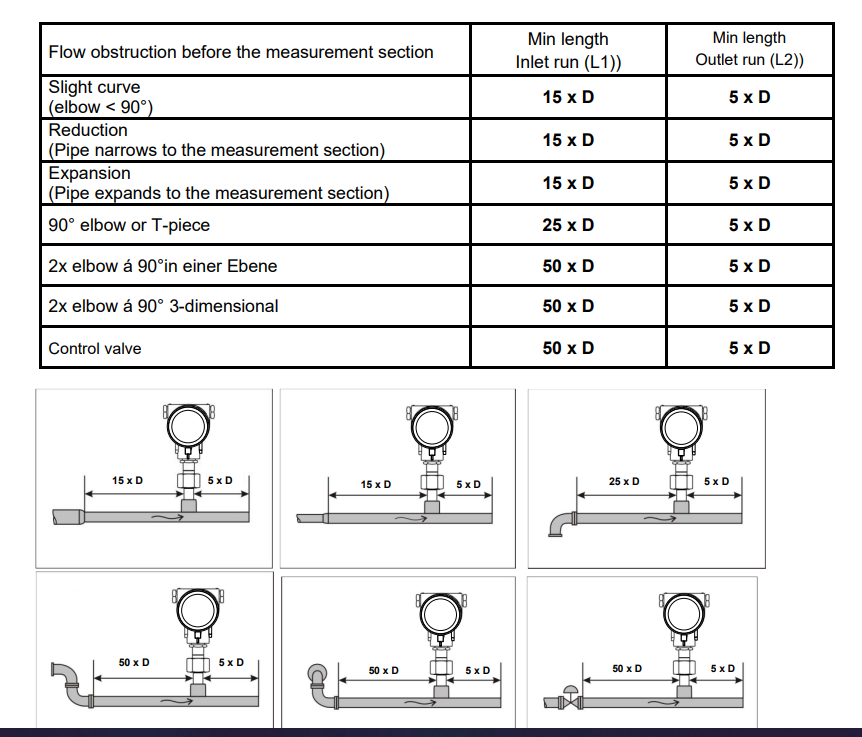

Do đó, cần đảm bảo chiều dài đoạn đầu vào và đầu ra được khuyến nghị như thông số bên dưới.

Các giá trị này thể hiện chiều dài tối thiểu. Trong trường hợp không thể đảm bảo chiều dài tối thiểu của đoạn ống vào/ra, cần phải lường trước được sự gia tăng hoặc sai lệch đáng kể trong các giá trị đo.

Muốn vận hành chính xác VX 570 cần đảm bảo hướng dòng chảy chính xác trong quá trình lắp đặt. Duy trì dòng chảy không bị gián đoạn đồng thời tuân thủ khoảng cách làm dịu cần thiết trong phạm vi đo.

Thông số kỹ thuật VX 570
