3 Nguyên Lý Đo Lưu Lượng Khí Nén: Chọn Loại Nào?
Thiết bị đo lưu lượng khí nén không dùng chung một nguyên lý. Ba công nghệ phổ biến nhất là nhiệt khối, chênh áp và xoáy Vortex. Mỗi loại phù hợp với một nhóm ứng dụng khác nhau, có ưu nhược điểm rõ rệt. Chọn sai nguyên lý cho vị trí lắp đặt là nguyên nhân phổ biến khiến thiết bị đo ra số liệu vô nghĩa hoặc lệch dần theo thời gian dù phần cứng không hề hỏng. Nếu cần nắm khái niệm nền trước, xem đồng hồ đo lưu lượng khí nén là gì.
Nguyên lý nhiệt khối (thermal mass / calorimetric)
Một cảm biến được nung nóng ở nhiệt độ ổn định cao hơn môi chất xung quanh, đặt trực tiếp trong dòng khí. Khí chảy qua càng nhiều và càng nhanh thì lấy đi càng nhiều nhiệt từ cảm biến; thiết bị đo lượng năng lượng cần bổ sung để giữ cảm biến ở nhiệt độ ổn định, từ đó tính ra lưu lượng khối lượng khí đi qua.
Ưu điểm lớn nhất của nguyên lý này là đo trực tiếp ra lưu lượng chuẩn (quy về điều kiện chuẩn) mà không cần đo và bù áp suất, nhiệt độ riêng biệt như các nguyên lý khác. Thiết bị nhiệt khối cũng đo được vận tốc dòng khí rất thấp, từ khoảng 0,1 m/s, đủ nhạy để phát hiện những dòng rò rỉ nhỏ mà các nguyên lý khác thường bỏ sót hoàn toàn. Không có bộ phận chuyển động cơ học nên gần như không hao mòn theo thời gian sử dụng.
Trong danh mục CS Instruments, đại diện tiêu biểu đo theo nguyên lý nhiệt khối là VA 520

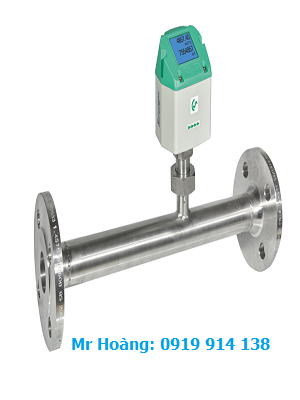

Đồng hồ đo lưu lượng khí VA 520
Nhược điểm cần lưu ý: cảm biến nhạy với khí có lẫn dầu hoặc hơi ẩm nhiều vì lớp bám bẩn trên bề mặt cảm biến có thể ảnh hưởng đến khả năng trao đổi nhiệt khiến sai số tăng dần theo thời gian nếu không vệ sinh định kỳ. Vì vậy nguyên lý này phù hợp nhất với khí nén đã qua xử lý khô, sạch, thường là đo ở đường ống phân phối chính hoặc sau máy sấy khí, không nên đo ngay sau máy nén khi khí còn ẩm.
Nguyên lý chênh áp (differential pressure)
Thiết bị đo độ sụt áp (chênh lệch áp suất) qua một vật cản hoặc đầu dò đặt trong dòng chảy, sau đó áp dụng công thức vật lý để quy đổi độ chênh áp này ra lưu lượng dòng khí. Nguyên lý này đã được ứng dụng lâu đời trong công nghiệp đo lường chất lỏng và khí với độ tin cậy cao.
Điểm mạnh nổi bật là khả năng chịu được khí ẩm, khí lẫn dầu, nhiệt độ cao và áp suất cao mà không ảnh hưởng nhiều đến độ chính xác, chính vì vậy nguyên lý này thường được chọn để đo ngay sau máy nén, nơi khí còn ẩm và có thể nóng tới 180°C, môi trường mà cảm biến nhiệt khối hoạt động kém ổn định hơn. Dải đo của thiết bị chênh áp thường khá rộng, một số dòng đạt tỷ lệ dải đo lên tới 1:100, tức đo được cả lưu lượng rất thấp lẫn rất cao trên cùng một thiết bị mà vẫn giữ độ chính xác tốt. Dòng đồng hồ lưu lượng VD 500 sinh ra cho đúng vị trí này.

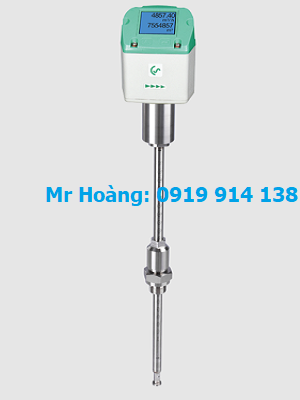

Đồng hồ đo lưu lượng khí VD 500
Nhược điểm: cấu tạo phức tạp hơn nguyên lý nhiệt khối vì cần đo đồng thời chênh áp, nhiệt độ và áp suất tuyệt đối rồi tính toán ra mật độ khí để cho kết quả lưu lượng chuẩn chính xác nên chi phí sản xuất và giá thành thiết bị thường cao hơn.
Nguyên lý xoáy Vortex
Một vật cản (thường có hình dạng đặc biệt) được đặt trong dòng chảy tạo ra các xoáy xen kẽ phía sau nó - hiện tượng vật lý gọi là "dải xoáy von Kármán". Tần số hình thành các xoáy này tỷ lệ thuận với vận tốc dòng chảy, thiết bị đếm tần số xoáy để tính ra lưu lượng.
Ưu điểm của nguyên lý này là kết quả đo độc lập với sự thay đổi áp suất và nhiệt độ của môi chất trong một phạm vi nhất định, phù hợp cho ứng dụng có vận tốc dòng cao, đo hơi nước hoặc khí hỗn hợp có thành phần thay đổi. Tuy nhiên nguyên lý này ít phổ biến hơn trong ứng dụng đo khí nén công nghiệp thông thường tại các nhà máy Việt Nam so với hai nguyên lý nhiệt khối và chênh áp, thường chỉ xuất hiện trong các ứng dụng chuyên biệt đòi hỏi đo vận tốc rất cao.
Sai lầm thường gặp khi chọn nguyên lý
Lắp thiết bị nhiệt khối ngay sau máy nén: Khí ở vị trí này còn ẩm, đôi khi lẫn dầu bôi trơn, cảm biến nhiệt khối nhanh chóng bám bẩn trên bề mặt, sai số tăng dần một cách âm thầm mà không ai nhận ra cho tới khi số liệu lệch quá rõ ràng so với thực tế, lúc đó việc vệ sinh hoặc hiệu chuẩn lại đã tốn thời gian và chi phí hơn nhiều so với việc chọn đúng nguyên lý ngay từ đầu.
Dùng thiết bị chênh áp cho đường ống nhánh nhỏ nhằm phát hiện rò rỉ: Do đặc tính kém nhạy ở vận tốc thấp so với nguyên lý nhiệt khối, thiết bị chênh áp thường không phát hiện được các dòng rò rỉ nhỏ trong khi đây lại là ứng dụng mà nguyên lý nhiệt khối làm rất tốt.
Bỏ qua yêu cầu đoạn ống thẳng trước và sau điểm đo: Cả ba nguyên lý đều cần dòng chảy ổn định trước khi tới cảm biến, nếu lắp ngay sau co, van hoặc điểm rẽ nhánh mà không đủ đoạn ống thẳng có thể sai lệch đáng kể dù chọn đúng nguyên lý.
Nên dùng nguyên lý nào cho từng vị trí
Với đại đa số nhà máy tại Việt Nam đang cần lắp hệ thống giám sát khí nén, cách tiếp cận phổ biến và hiệu quả nhất là kết hợp cả hai nguyên lý: dùng thiết bị chênh áp ngay sau máy nén để đo công suất thực tế và độ ẩm/nhiệt độ cao, dùng thiết bị nhiệt khối ở đường ống phân phối chính và các nhánh tiêu thụ để giám sát tiêu thụ theo phân xưởng và phát hiện rò rỉ. Đây cũng là mô hình lắp đặt phổ biến trong các dự án kiểm toán năng lượng khí nén bài bản. Toàn bộ thông số các model nằm trong bài nên chọn dòng nào.
Danh sách thiết bị đang cung cấp: đồng hồ đo lưu lượng khí nén CS Instruments tại Công ty TNHH Thiết bị HT Việt Nam.
Câu hỏi thường gặp
Một nhà máy có cần lắp đủ cả hai nguyên lý không? Không bắt buộc, tùy vào mục đích chính của việc đo lường. Nếu chỉ cần giám sát tiêu thụ theo phân xưởng và phát hiện rò rỉ, nguyên lý nhiệt khối là đủ. Nếu cần đo công suất thực của máy nén ngay sau đầu ra, nên dùng nguyên lý chênh áp.
Nguyên lý nào chính xác hơn về mặt tuyệt đối? Không có nguyên lý nào chính xác hơn tuyệt đối trong mọi trường hợp — độ chính xác thực tế phụ thuộc rất nhiều vào việc chọn đúng nguyên lý cho đúng điều kiện vận hành và lắp đặt đúng kỹ thuật hơn là bản thân công nghệ cảm biến.
Có thể chuyển đổi nguyên lý đo sau khi đã lắp đặt không? Không, vì cấu tạo cảm biến của mỗi nguyên lý hoàn toàn khác nhau — cần xác định đúng nhu cầu và điều kiện vận hành trước khi chọn mua thiết bị.
