Cảm biến nhiệt độ Sensys: transmitter PT100, RTD, thermocouple và cách chọn

06-10-2026

Đo nhiệt độ công nghiệp nghe có vẻ đơn giản nhưng chọn sai đầu đo thì số đọc lệch vài độ, tín hiệu nhiễu khi kéo dây xa hoặc que đo hỏng chỉ sau vài tuần vì môi trường quá khắc nghiệt. Sensys có một dải sản phẩm nhiệt độ khá đầy đủ từ transmitter có màn hình cho đến que đo thô để tự lắp vào hệ thống. Bài viết này giúp bạn hiểu mỗi dòng dành cho việc gì, thông số nào cần đọc kỹ và chọn ra sao cho đúng ứng dụng.

Các dòng cảm biến nhiệt độ Sensys

Theo catalogue của hãng, sản phẩm nhiệt độ Sensys chia thành hai nhóm. Nhóm thứ nhất là transmitter nhiệt độ có màn hình hiển thị, gồm TIG, TSG, TBH và TBS. Nhóm thứ hai là cảm biến và bộ chuyển đổi tín hiệu, gồm TSRT, TA100, TC/STC và RT/SRT. Phần lớn dòng dùng đầu đo PT100, riêng TC/STC dùng cặp nhiệt điện (thermocouple).

TIG: transmitter cao cấp, có bản chống nổ

TIG là dòng đầy đủ nhất. Dải đo −50 đến 600°C, đầu đo PT100, vật liệu tiếp xúc môi trường là thép không gỉ 316 (có thể đặt vật liệu khác theo yêu cầu), sai số ±0,2%FS. Màn hình LCD có đèn nền hiển thị đến ±19999. Ngõ ra gồm 4-20mA (2 hoặc 3 dây), 0–5V, 1–5V, 0–10V, cộng thêm 2 rơ-le báo động và giao tiếp RS485. Nguồn cấp 17–28VDC, riêng chế độ 4-20mA hai dây chỉ cần 11–28VDC.

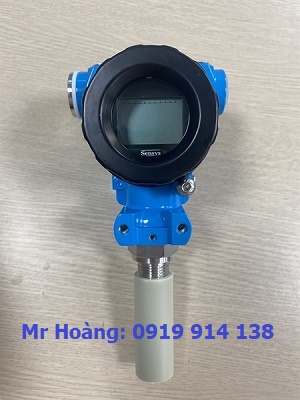

Cảm biến nhiệt độ Sensys TIG

Cảm biến nhiệt độ Sensys TIG

Điểm đáng chú ý là TIG đạt chứng nhận chống nổ Ex d IIC T6 và bảo vệ IP67, nên dùng được ở khu vực có khí cháy như hóa chất, hóa dầu. Chi tiết xem trong bài transmitter nhiệt độ Sensys TIG và TSG. Về khái niệm chống nổ, bạn có thể đọc thêm ở bài Sensys SIG chống nổ, vì cùng cơ chế vỏ chống nổ với dòng cảm biến áp suất.

TSG: transmitter LED cho nhà xưởng

TSG đo −50 đến 400°C, sai số ±0,8%FS, hiển thị LED ±1999, ngõ ra 1–5VDC hoặc 4-20mA (3 dây) và 2 rơ-le. Nguồn 18–26VDC, bảo vệ IP65, ren kết nối 3/8" hoặc 1/2". Đây là lựa chọn kinh tế khi cần hiển thị tại chỗ và có báo động nhưng không đòi hỏi độ chính xác cao.

TBH và TBS: nhiệt kế điện tử chạy pin

TBH và TBS là dạng nhiệt kế điện tử, hoạt động bằng pin (TBH dùng 3 pin AAA, TBS dùng 1 pin 9V) và không có ngõ ra tín hiệu. TBH đo −50 đến 400°C, sai số ±0,5%FS, màn hình LCD đèn nền ±5000, bảo vệ IP65. TBS có sai số ±1%FS. Hai dòng này phù hợp để kiểm tra, đo tại hiện trường, hoặc những vị trí không kéo được nguồn.

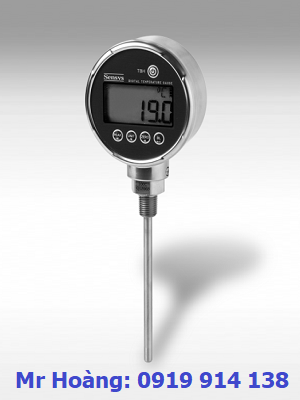

Cảm biến nhiệt độ Sensys TBH

Cảm biến nhiệt độ Sensys TBH

TSRT và TA100: đưa PT100 về tín hiệu 4-20mA

TSRT là cảm biến PT100 tích hợp bộ chuyển đổi, đo −50 đến 400°C, sai số ±0,5%FS, ngõ ra 4-20mA hai dây, nguồn 11–28VDC, có các kiểu đầu nối như connector, head hoặc DIN. TA100 là bộ chuyển đổi dạng đế tròn lắp trong đầu đo (head-mount): nhận tín hiệu PT100, cho ra 4-20mA hai dây, dải −50 đến 500°C, sai số ±0,2%FS, đấu dây bằng terminal. Nếu bạn đã có sẵn que PT100 và chỉ cần đưa tín hiệu về PLC thì TA100 là giải pháp gọn nhất.

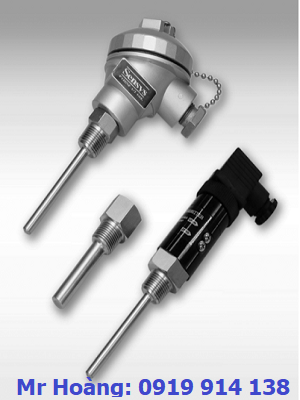

Cảm biến nhiệt độ Sensys TSRT

Cảm biến nhiệt độ Sensys TSRT

TC/STC và RT/SRT: que đo thô

TC/STC là que đo thermocouple, dải −200 đến 1700°C, sai số ±0,25 đến 1,5% giá trị đọc (%Rd), ngõ ra là điện áp EMF. RT/SRT là que đo PT100, dải −200 đến 500°C, cấp chính xác A hoặc B, ngõ ra là điện trở. Cả hai có đầu head, kết nối bích hoặc ren theo yêu cầu và bảo vệ IP65. Hai dòng này được phân tích riêng trong bài RTD và thermocouple Sensys.

Cách chọn cảm biến nhiệt độ Sensys

Bước 1: Dải nhiệt độ. Dưới 500°C thì PT100 là lựa chọn ổn định và chính xác nhất. Trên 600°C hoặc cần chịu nhiệt rất cao như lò nung, lò hơi, bạn phải chuyển sang thermocouple. Bài PT100 và thermocouple phân tích kỹ khi nào chọn loại nào.

Bước 2: Cần hiển thị hay chỉ cần tín hiệu. Nếu người vận hành cần đọc số ngay tại điểm đo, chọn TIG hoặc TSG. Nếu đã có màn hình ở tủ điện, chọn TSRT hoặc TA100 để giảm chi phí, rồi hiển thị bằng đồng hồ hiển thị Sensys dòng SC, loại nhận trực tiếp tín hiệu 4-20mA.

Bước 3: Môi trường lắp đặt. Khu vực có khí cháy: TIG chống nổ. Ngoài trời hoặc ẩm: ưu tiên IP67 (TIG) hơn IP65. Lưu ý nhiệt độ môi trường xung quanh transmitter cũng có giới hạn, ví dụ TIG vận hành −20 đến 60°C, TSG −20 đến 80°C, khác với nhiệt độ quá trình mà đầu đo chịu.

Bước 4: Tín hiệu ra. Khoảng cách xa hoặc nhiều nhiễu thì chọn 4-20mA hai dây, nguyên lý có ở bài tín hiệu 4-20mA là gì. Cần báo động ngay tại thiết bị thì chọn bản có rơ-le.

Bước 5: Kết nối cơ khí. Ren quá trình của TIG là R(PT) hoặc G(PF) 1/4", 3/8", 1/2", ngoài ra có mặt bích và kết nối khác theo yêu cầu. Cách phân biệt các chuẩn ren xem ở bài chuẩn ren cảm biến.

Kết hợp nhiệt độ với áp suất

Trong nhiều hệ thống như nồi hơi, hệ lạnh, máy nén, bạn cần đo cả nhiệt độ và áp suất. Các transmitter nhiệt độ Sensys dùng dải nguồn 11–28VDC và tín hiệu 4-20mA giống dòng cảm biến áp suất Sensys, nên có thể dùng chung nguồn và đấu vào cùng một bộ điều khiển. Nếu chưa rõ chọn cảm biến áp suất theo tiêu chí nào, xem cách chọn cảm biến áp suất.
