Đồng hồ áp suất là gì? Cấu tạo, nguyên lý & cách chọn chuẩn nhất 2026

1. Đồng hồ áp suất là gì?

Đồng hồ áp suất dùng để làm gì?

90% người dùng chọn sai đồng hồ áp suất vì không hiểu rõ nguyên lý và cách chọn.

Đồng hồ áp suất là thiết bị đo lường dùng để xác định giá trị áp suất của chất lỏng (nước, dầu) hoặc khí (hơi nóng, khí nén) trong hệ thống kín.

Đồng hồ áp suất bao gồm đồng hồ áp suất khí nén và đồng hồ áp suất nước được ứng dụng trong các hệ thống khí nén nhà máy, đường ống nước, lò hơi, hệ thống dầu...

2. Cấu tạo của đồng hồ áp suất

Dòng đồng hồ áp suất phổ biến nhất trên thị trường hiện nay là loại hoạt động dựa trên sự giãn nở ống Bourdon. Một đồng hồ áp suất hoàn chỉnh thường bao gồm các bộ phận chính sau:

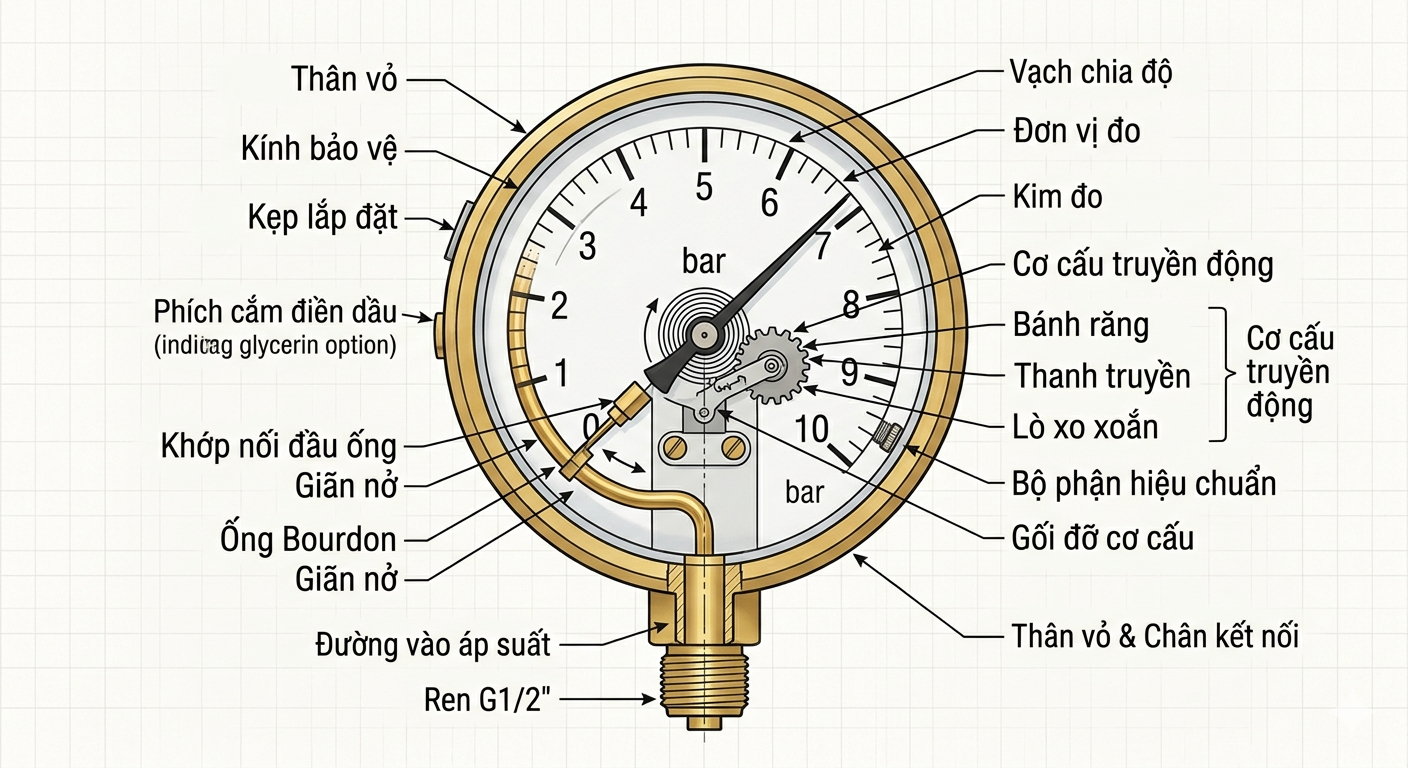

Cấu tạo của đồng hồ đo áp suất

Cấu tạo của đồng hồ đo áp suất

Một đồng hồ áp suất tiêu chuẩn bao gồm:

Thân vỏ (Case): Thường được làm bằng inox 304, inox 316 hoặc thép đen sơn tĩnh điện để bảo vệ các bộ phận bên trong.
Mặt số (Dial): Hiển thị các thang đo như Bar, PSI, $kg/cm^2$ hoặc MPa.
Kim đo (Pointer): Bộ phận chỉ số đo áp suất thực tế.
Ống Bourdon: Là bộ phận cảm biến quan trọng nhất. Khi áp suất đi vào, ống này sẽ giãn nở hoặc co lại.
Bộ truyền động (Movement): Chuyển đổi sự biến dạng của ống Bourdon thành chuyển động quay của kim đo.
Chân kết nối (Connection): Phần khớp nối ren để lắp vào đường ống (thường là ren 1/4", 3/8" hoặc 1/2" NPT/G).

3. Nguyên lý hoạt động của đồng hồ áp suất

Đồng hồ áp suất hoạt động dựa trên sự biến dạng cơ học. Khi áp suất từ lưu chất đi qua chân kết nối vào bên trong ống Bourdon (thường có hình dạng chữ C), áp lực này sẽ làm ống có xu hướng thẳng ra.

Thông qua hệ thống bánh răng của bộ truyền động, chuyển động này được khuếch đại và làm cho kim đồng hồ quay trên mặt số. Áp suất càng lớn, ống Bourdon giãn càng nhiều, kim đồng hồ sẽ chỉ mức giá trị càng cao.

Nguyên lý đơn giản sẽ là: Áp suất đi vào → làm biến dạng ống Bourdon → truyền động → kim quay hiển thị giá trị

4. So sánh các dòng đồng hồ áp suất phổ biến

Loại đồng hồ	Đặc điểm nổi bật	Ứng dụng phổ biến
Đồng hồ inox	Độ bền cao, phổ biến, thông dụng	Nước, khí nén, dầu thủy lực
Đồng hồ có màng	Có lớp màng ngăn chất bẩn đi vào ống đo	Thực phẩm, hóa chất, chất lỏng sệt
Đồng hồ có dầu	Mặt trong chứa dầu glycerin chống rung kim	Môi trường máy móc rung lắc mạnh
Đồng hồ điện tử	Độ chính xác cực cao, hiển thị số LED	Phòng thí nghiệm, kiểm định

5. Hướng dẫn cách chọn đồng hồ áp suất chuẩn nhất

Để chọn được một chiếc đồng hồ áp suất vừa bền vừa hiệu quả, bạn cần lưu ý 5 tiêu chí sau:

5.1. Chọn theo thang đo áp suất (Range)

Nên chọn đồng hồ áp suất bao nhiêu bar thì phù hợp?

Bạn nên chọn đồng hồ có dải đo lớn hơn áp suất hoạt động thực tế khoảng 20% - 30%.

Ví dụ: Nếu áp suất hệ thống là 7 bar, bạn nên chọn đồng hồ dải 0-10 bar để tránh dải quá sát làm nhanh hỏng ống Bourdon.

5.2. Chọn theo chân ren kết nối

Cần xác định kiểu ren và kích thước ren để lắp đặt vừa vặn:

Kiểu ren: NPT, BSP (G) hoặc PF.

Kích thước: 1/4", 3/8", 1/2" (tương đương 13mm, 17mm, 21mm).

5.3. Chọn theo vật liệu cấu tạo

Chân đồng, vỏ inox: Dùng cho môi trường nước, khí nén thông thường.

Toàn bộ inox: Dùng cho hóa chất, môi trường ăn mòn hoặc nơi có độ ẩm cao.

5.4. Chọn theo đường kính mặt đồng hồ

Tùy vào khoảng cách quan sát mà chọn kích thước mặt phù hợp:

Mặt 40mm, 50mm thích hợp sử dụng cho không gian hẹp, quan sát gần.

Mặt 63mm, 100mm là loại phổ biến hay dùng nhất cho công nghiệp.

Mặt 150mm, 250mm ứng dụng cho các vị trí lắp đặt trên cao, cần nhìn từ xa.

5.5. Chọn theo đặc điểm môi trường có rung lắc hay không?

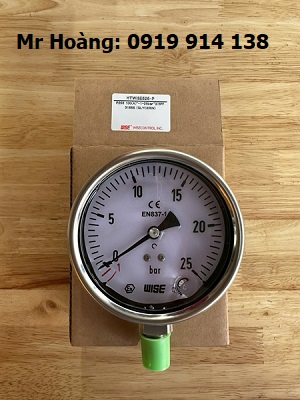

Đồng hồ áp suất có dầu glycerin

Đồng hồ áp suất chứa dầu glycerin

Nếu lắp đặt gần máy bơm hoặc máy nén khí rung mạnh, bắt buộc phải chọn đồng hồ áp suất có dầu. Lớp dầu Glycerin bên trong sẽ giúp kim hoạt động ổn định và bảo vệ bộ chuyển động bên trong.
