Đồng hồ áp suất màng ngăn Wise P761 - P762 - P763: Khi nào cần dùng

Nhiều nhà máy thay đồng hồ áp suất liên tục mỗi vài tháng mà không hiểu vì sao, trong khi nguyên nhân thường rất đơn giản: môi chất đang ăn mòn hoặc làm tắc trực tiếp bộ phận cảm biến. Đây chính là bài toán mà dòng đồng hồ áp suất có màng ngăn (diaphragm seal) sinh ra để giải quyết triệt để vấn đề trên.

Màng ngăn hoạt động thế nào?

Trong đồng hồ áp suất thông thường, môi chất đi trực tiếp vào ống Bourdon bên trong đồng hồ. Nếu môi chất ăn mòn, đặc, dính hoặc dễ kết tinh, ống Bourdon sẽ bị ăn mòn, tắc nghẽn hoặc đóng cặn dẫn đến sai số rồi hỏng hẳn.

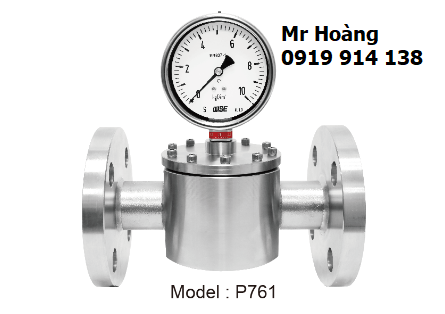

Đồng hồ áp suất màng ngăn P761

Với dòng có màng ngăn, cơ chế hoạt động khác hẳn: môi chất chỉ tiếp xúc với một tấm màng kim loại mỏng chặn ở đầu vào. Phía sau màng là một khoang kín chứa đầy dầu truyền áp (thường là dầu silicon). Áp suất từ môi chất đẩy màng, màng truyền áp qua lớp dầu này lên ống Bourdon của đồng hồ. Kết quả: đồng hồ vẫn đo chính xác nhưng bộ phận cảm biến không hề tiếp xúc với môi chất.

Dòng đồng hồ áp suất màng này phù hợp cho môi chất ăn mòn, độ nhớt cao, dễ kết tinh hoặc nhiệt độ cao; đồng thời được khuyến nghị sử dụng cho trường hợp môi chất có thể đông đặc hoặc hóa rắn tại điểm kết nối do thay đổi nhiệt độ môi trường và trường hợp hệ thống cần xả rửa định kỳ để tránh nhiễm bẩn.

Phân biệt đồng hồ áp suất màng Wise P761, P762 và P763

Ba model này cùng nguyên lý, khác nhau ở kiểu kết nối màng ngăn với đường ống:

Thông số kỹ thuật chung của P761 - P762 - P763: dải đo từ -0.1~0 đến -0.1~2.5 MPa và 0~0.1 đến 0~35 MPa, dầu truyền áp là dầu silicon, dải nhiệt độ làm việc tiêu chuẩn từ -20 đến 200 °C.

Chọn vật liệu màng ngăn như thế nào?

Đây là điểm quyết định tuổi thọ thiết bị, nhưng thường bị bỏ qua khi đặt hàng. Màng ngăn Wise có nhiều tùy chọn vật liệu:

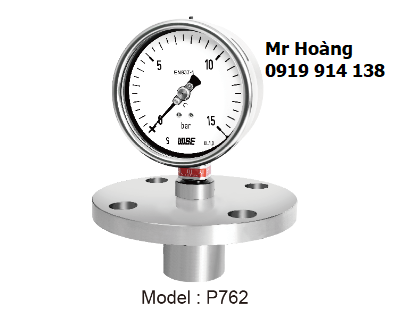

Đồng hồ áp suất màng ngăn Wise P762

• Inox 304, 316 - tiêu chuẩn, phù hợp phần lớn ứng dụng công nghiệp thông thường.
• Inox 316L - chịu ăn mòn tốt hơn 316, dùng trong hóa chất và dược phẩm.
• Monel, Hastelloy-C - chịu axit mạnh và môi trường ăn mòn khắc nghiệt.
• Titanium, Tantalum, Nickel, Alloy 20 - cho các môi chất đặc biệt ăn mòn cao.
• Phủ PTFE - màng và mặt bích dưới có thể phủ PTFE để chống bám dính và chống ăn mòn hóa học.

Ảnh hưởng của nhiệt độ đến độ chính xác

Một điểm kỹ thuật ít người để ý là với dòng màng ngăn, độ chính xác bị ảnh hưởng bởi nhiệt độ vì dầu truyền áp bên trong giãn nở theo nhiệt. Sai số thay đổi khoảng ±0.5% toàn thang đo trên mỗi 10 °C chênh lệch so với nhiệt độ tham chiếu 20 °C.

Trong thực tế, điều này có nghĩa là nếu lắp đồng hồ màng ngăn trên đường ống hơi nóng 100 °C mà không có biện pháp cách nhiệt hoặc không dùng kiểu kéo dài (P762), sai số có thể vượt 4% toàn thang đo - đủ để gây hiểu nhầm nghiêm trọng trong vận hành. Đây chính là lý do tồn tại của dòng P762 với đoạn nối kéo dài giúp tách đồng hồ khỏi nguồn nhiệt.

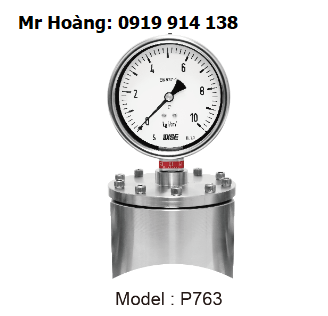

Đồng hồ áp suất màng ngăn Wise P763

Khi nào KHÔNG cần dùng màng ngăn?

Màng ngăn có giá cao hơn đáng kể so với đồng hồ thường nên chỉ dùng khi thực sự cần. Với các môi chất sạch, không ăn mòn, không đặc như khí nén khô, nước sạch, dầu thủy lực sạch, sử dụng dòng đồng hồ tiêu chuẩn hoặc dòng inox là đủ, không cần đầu tư thêm.

Câu hỏi thường gặp

P761, P762, P763 khác nhau ở chỗ nào? Chỉ khác ở kiểu kết nối màng ngăn: P761 nối trực tiếp trên đường ống, P762 có đoạn nối kéo dài, P763 kiểu mặt bích đệm kẹp giữa hai mặt bích.

Có thể lắp thêm màng ngăn vào đồng hồ áp suất đang dùng không? Về nguyên tắc có, vì màng ngăn là bộ phận riêng ghép với đồng hồ. Nhưng cần thực hiện tại nhà sản xuất hoặc đơn vị chuyên môn vì khoang dầu truyền áp phải được nạp và hút chân không đúng quy trình — nạp sai sẽ gây sai số lớn.

Dùng màng ngăn có làm chậm phản hồi đo không? Có một độ trễ nhỏ do áp suất phải truyền qua lớp dầu, nhưng với hầu hết ứng dụng công nghiệp thông thường, độ trễ này không đáng kể. Chỉ cần lưu ý với hệ thống cần phản hồi cực nhanh hoặc đo xung áp tần số cao.
