Đồng hồ áp suất tiếp điểm điện Wise P570: Nguyên lý báo động và đấu nối
Đồng hồ áp suất thông thường chỉ hiển thị số, muốn biết áp suất vượt ngưỡng thì phải có người đứng nhìn. Đồng hồ có tiếp điểm điện giải quyết đúng vấn đề này vừa hiển thị trị số tại chỗ, vừa phát tín hiệu điện khi áp suất chạm ngưỡng cài đặt cho phép báo động hoặc liên động tự động với hệ thống điều khiển.
Đồng hồ áp suất tiếp điểm điện Wise P570 hoạt động thế nào?
Dòng đồng hồ áp suất Wise P570 được trang bị màng ngăn kiểu khô (dry-type diaphragm) thiết kế riêng, kết hợp với khối tiếp điểm điện cho phép sử dụng mọi tổ hợp tiếp điểm. Khối tiếp điểm được gắn ngay trên mặt số, cửa kính có núm vặn cho phép điều chỉnh điểm cài đặt từ bên ngoài mà không cần mở đồng hồ.
Đây là điểm thực tế rất quan trọng khi vận hành: kỹ thuật viên có thể chỉnh lại ngưỡng báo động ngay tại hiện trường mà không phải tháo đồng hồ khỏi đường ống hay mở nắp làm mất kín khít.
Cần lưu ý Wise P570 dùng màng khô, khác với dòng màng ngăn Wise P761/762/763 (dùng dầu truyền áp). Màng khô ở đây đóng vai trò phần tử cảm biến áp suất chính phù hợp với dải đo thấp đến trung bình và môi chất không quá khắc nghiệt.
Lưu ý quan trọng khi đấu nối vào tủ điện
1. Tiếp điểm cơ khí có giới hạn dòng tải. Tiếp điểm trong đồng hồ áp suất là tiếp điểm nhỏ, chỉ chịu được dòng tải thấp. Không được đấu trực tiếp để đóng cắt động cơ, máy bơm hay tải công suất lớn mà phải qua relay trung gian. Đây là lỗi khiến tiếp điểm cháy dính và hỏng đồng hồ rất phổ biến.
2. Kiểm tra loại tiếp điểm: thường mở (NO) hay thường đóng (NC). Với mạch an toàn, thường nên dùng logic thường đóng để khi đứt dây tín hiệu, hệ thống vẫn nhận biết được sự cố thay vì im lặng nguy hiểm.
3. Chú ý độ trễ cơ khí. Tiếp điểm cơ khí không đóng/cắt tức thời như cảm biến điện tử, với hệ thống có xung áp dao động quanh ngưỡng cài đặt, tiếp điểm có thể đóng-mở liên tục (chattering). Trường hợp này cần dùng thêm relay có trễ thời gian trong tủ điều khiển hoặc chuyển sang giải pháp cảm biến áp suất (transmitter) kết hợp bộ điều khiển.
4. Đi dây riêng, tránh chung máng với cáp động lực. Tín hiệu tiếp điểm là tín hiệu điều khiển, dễ bị nhiễu từ cáp động lực chạy song song.

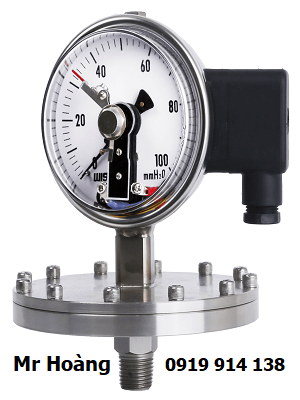

Đồng hồ áp suất tiếp điểm điện Wise P570
So sánh: khi nào chọn tiếp điểm điện, khi nào chọn transmitter?
Đây là quyết định thường gặp khi thiết kế hệ thống:
Chọn đồng hồ có tiếp điểm điện (Wise P570): chỉ cần báo động ở 1-2 ngưỡng cố định, cần đọc trị số tại chỗ bằng mắt, hệ thống không có PLC hoặc chỉ cần logic đơn giản, ngân sách hạn chế.
Chọn bộ chuyển đổi áp suất / transmitter khi: cần giám sát liên tục giá trị áp suất trên hệ thống điều khiển, cần ghi lại dữ liệu theo thời gian, cần điều khiển tỷ lệ (PID) chứ không chỉ đóng-cắt hoặc cần nhiều ngưỡng cảnh báo có thể thay đổi bằng phần mềm.
Trong nhiều nhà máy, giải pháp tốt nhất là dùng cả hai: transmitter đưa tín hiệu về PLC để giám sát và điều khiển, cộng thêm một đồng hồ cơ khí có tiếp điểm làm lớp bảo vệ độc lập vì đồng hồ cơ khí vẫn hoạt động ngay cả khi mất nguồn hoặc PLC lỗi.
Câu hỏi thường gặp
Có chỉnh được ngưỡng báo động sau khi lắp không? Có. Wise P570 có núm vặn trên cửa kính cho phép chỉnh điểm cài đặt từ bên ngoài, không cần mở đồng hồ.
Đồng hồ tiếp điểm điện có đấu trực tiếp vào contactor được không? Không nên. Tiếp điểm bên trong đồng hồ chịu dòng tải nhỏ, cần qua relay trung gian trước khi điều khiển contactor hay tải công suất lớn.
Nếu mất điện thì đồng hồ có còn hoạt động không? Phần hiển thị cơ khí vẫn hoạt động bình thường vì không cần nguồn - chỉ phần tín hiệu tiếp điểm ra ngoài là cần mạch điện phía tủ điều khiển. Đây là ưu điểm so với cảm biến điện tử thuần túy.
