Hướng dẫn chọn dải đo, đường kính mặt và chân ren đồng hồ áp suất

Đặt nhầm thông số khi mua đồng hồ áp suất là lỗi rất phổ biến, đặc biệt với người mua hàng không trực tiếp vận hành hệ thống. Hậu quả thường gặp: đồng hồ về đến nơi mới phát hiện ren không khớp, dải đo quá thấp khiến kim luôn kịch kim, hoặc quá cao khiến đọc số không chính xác. Bài này hướng dẫn cách xác định đúng 3 thông số quan trọng nhất trước khi đặt hàng: dải đo, đường kính mặt, và chân ren kết nối.

1. Cách chọn dải đo đúng

Nguyên tắc quan trọng nhất: áp suất vận hành bình thường nên nằm trong khoảng 50–75% dải đo tối đa của đồng hồ.

Vì sao? Kim đồng hồ hoạt động chính xác nhất và ít mỏi cơ khí nhất khi nằm ở vùng giữa mặt số. Nếu kim thường xuyên chỉ ở vùng cuối thang đo (trên 90%), bộ cảm biến (Bourdon, màng) chịu tải gần giới hạn liên tục, dễ mỏi kim loại và hỏng sớm đồng thời có nguy cơ vượt dải đo khi có xung áp đột ngột. Ngược lại, nếu kim chỉ hoạt động ở vùng dưới 25% thang đo, độ chính xác đọc số sẽ kém vì vạch chia trên mặt số quá thưa so với biến động thực tế.

Cách tính nhanh: lấy áp suất vận hành bình thường (không phải áp suất tối đa lý thuyết của hệ thống) nhân với 1.5, làm tròn lên dải đo tiêu chuẩn gần nhất.

Ví dụ: hệ thống vận hành ở khoảng 6 bar → 6 × 1.5 = 9 → nên chọn đồng hồ dải đo 0–10 bar, không nên chọn 0–6 bar (quá sát) hay 0–25 bar (quá rộng, giảm độ chính xác đọc số).

Với hệ thống có xung áp mạnh hoặc sốc áp đột ngột (máy bơm piston, van đóng mở nhanh), nên cân nhắc dải đo rộng hơn mức tính toán thông thường hoặc dùng dòng có dầu chống rung để bảo vệ cơ cấu bên trong.

2. Cách chọn đường kính mặt số

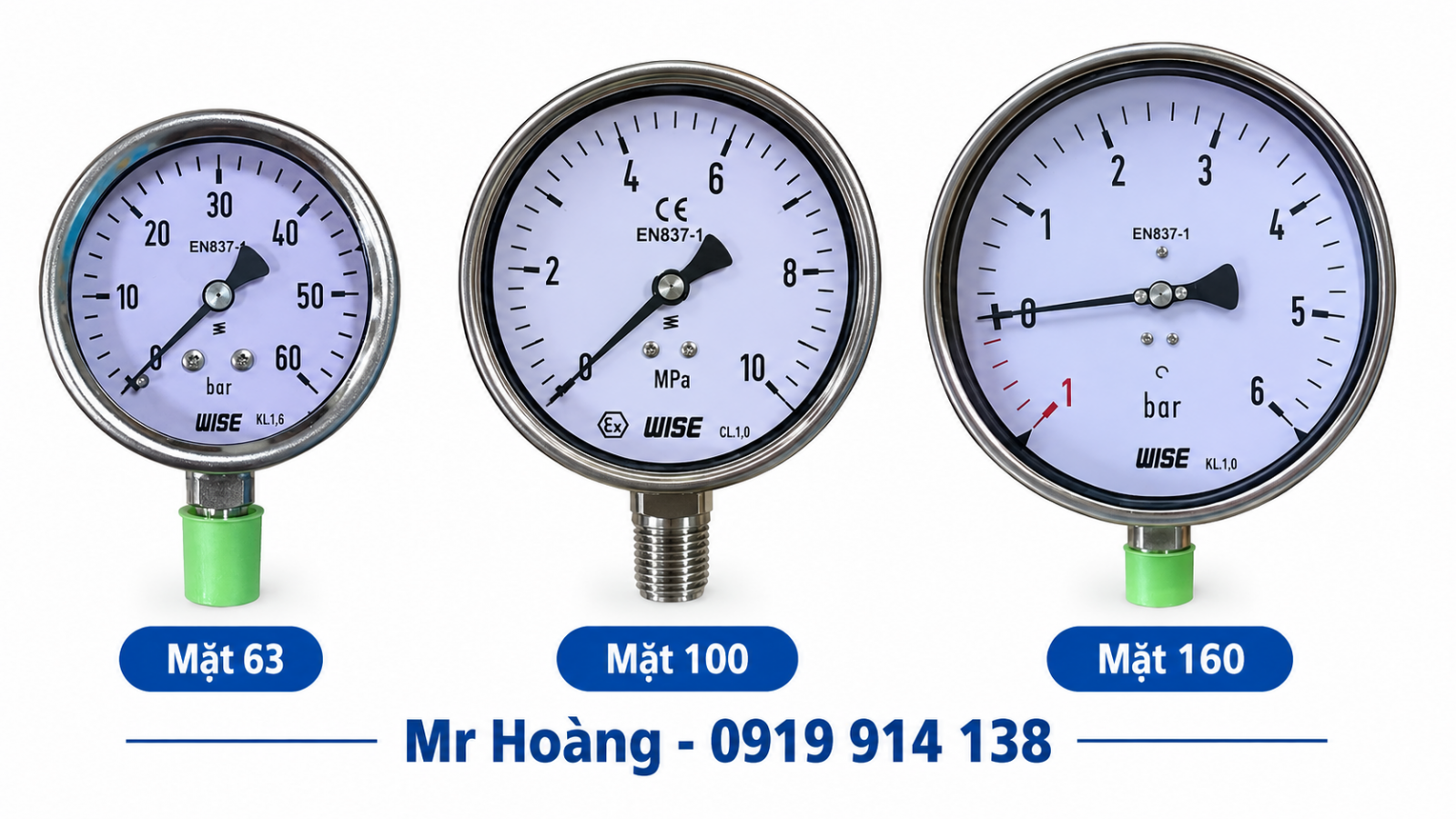

Các đường kính thông dụng của đồng hồ áp suất

Đường kính mặt số phổ biến trên thị trường: 40, 50, 63, 80, 100, 150/160 mm. Việc chọn kích thước phụ thuộc vào 2 yếu tố:

• Khoảng cách quan sát: vị trí lắp gần tầm mắt, dễ tiếp cận thì mặt số nhỏ (63-80mm) là đủ; vị trí lắp cao, xa, hoặc cần quan sát từ khoảng cách xa (trên bảng điều khiển, panel tổng) nên chọn mặt số lớn (100-160mm) để đọc số rõ ràng.
• Yêu cầu độ chính xác đọc số: mặt số càng lớn, khoảng cách giữa các vạch chia càng rộng, giúp đọc số chi tiết hơn — quan trọng với ứng dụng cần theo dõi sát biến động áp suất nhỏ.

Lưu ý: đường kính mặt số không ảnh hưởng đến độ chính xác nội tại của cảm biến (cấp chính xác được quyết định bởi cơ cấu Bourdon/màng bên trong), mà chỉ ảnh hưởng đến khả năng đọc số bằng mắt thường của người vận hành.

3. Cách chọn chân ren kết nối

Đây là lỗi đặt hàng phổ biến nhất - nhầm chuẩn ren khiến đồng hồ không lắp vừa vào hệ thống hiện có. Ba chuẩn ren phổ biến tại Việt Nam:

• PT (ren côn hệ Anh, tiêu chuẩn Nhật/JIS): phổ biến nhất trong hệ thống công nghiệp tại Việt Nam và các nước Đông Á, ký hiệu thường gặp: PT 1/4", PT 3/8", PT 1/2".

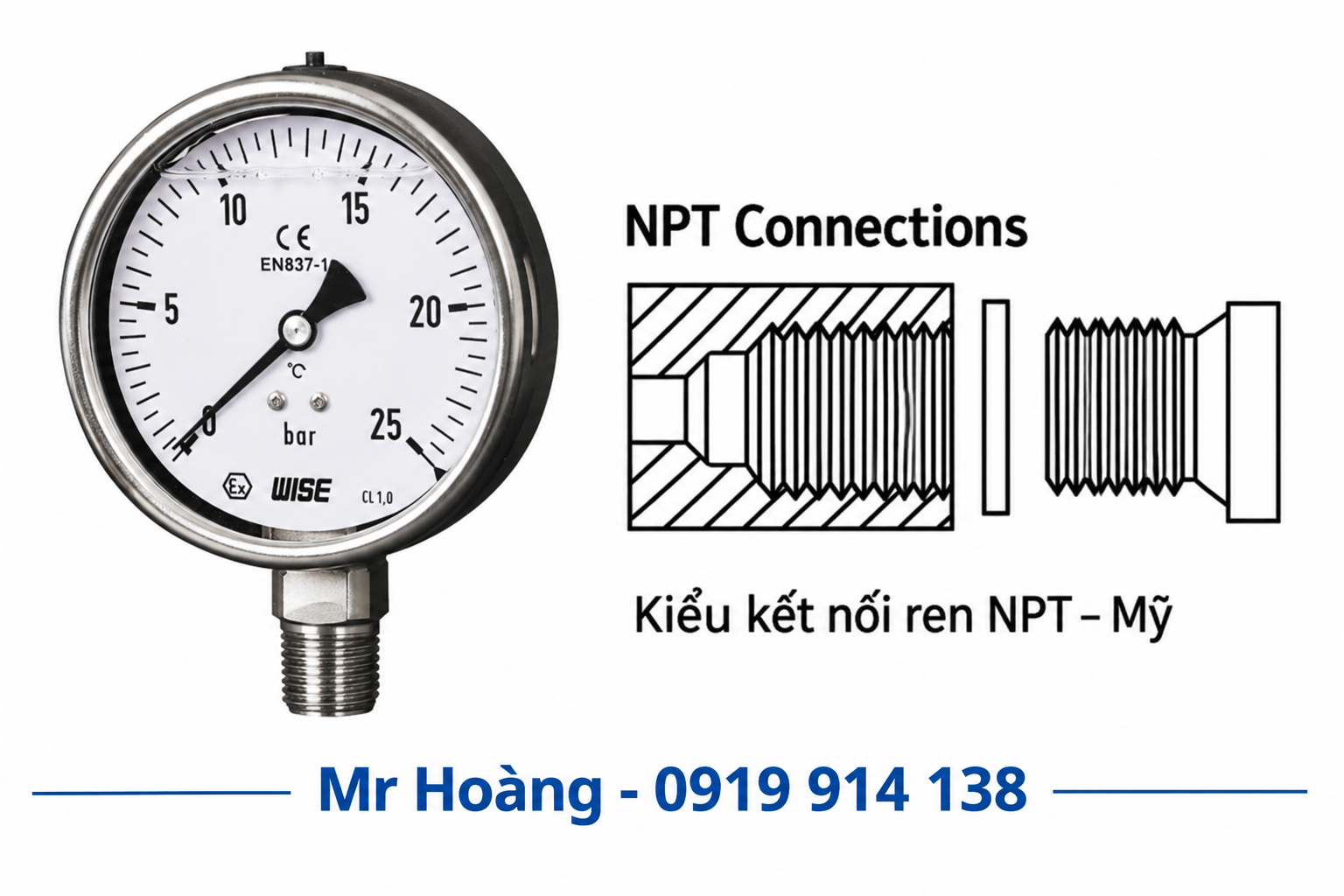

• NPT (National Pipe Thread, tiêu chuẩn Mỹ): ren côn nhưng góc ren và bước ren khác PT, không lắp lẫn được dù cùng kích thước danh nghĩa — cần kiểm tra kỹ nếu hệ thống nhập từ Mỹ.
•

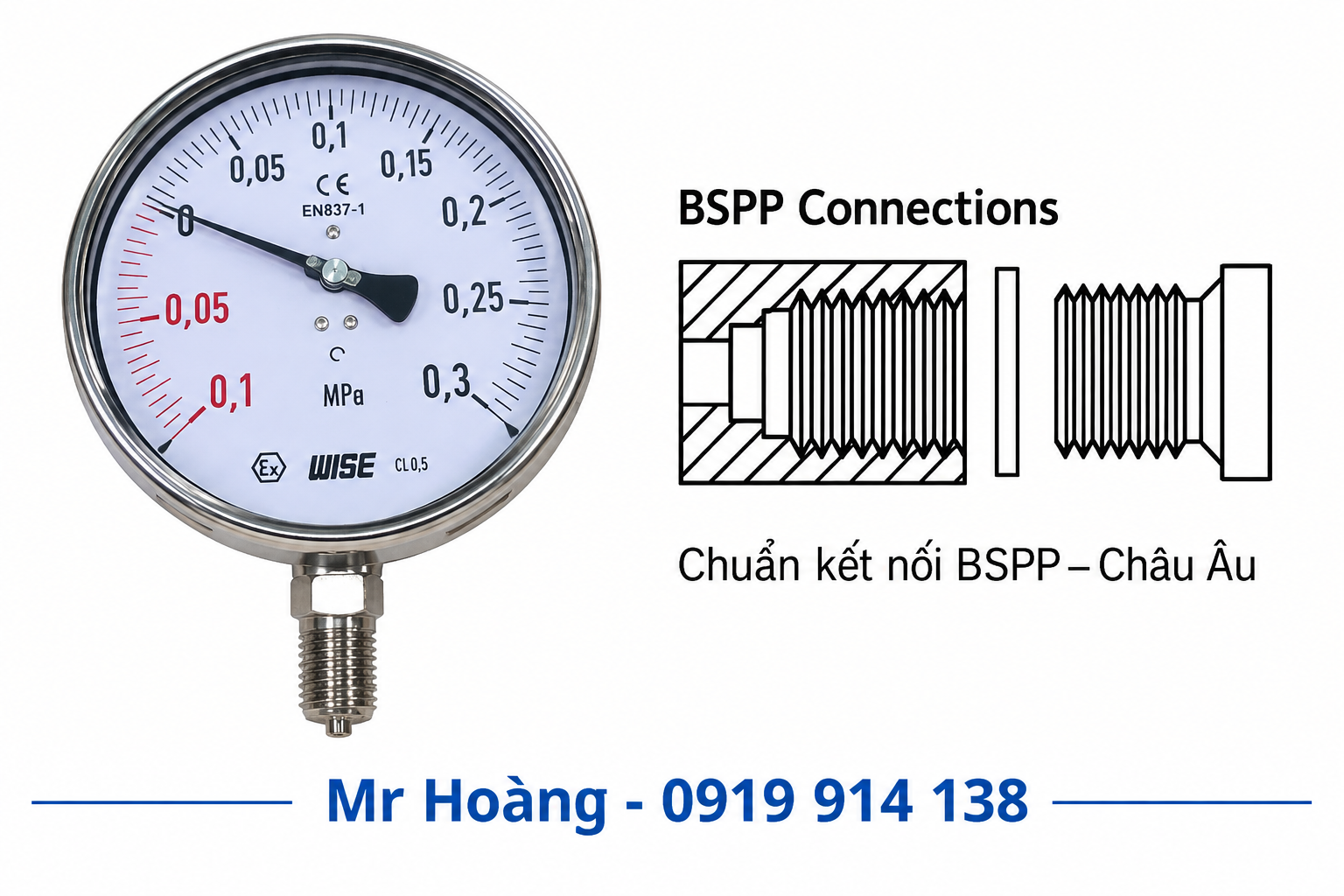

• BSP (British Standard Pipe): phổ biến trong thiết bị châu Âu, có cả loại ren côn (BSPT) và ren thẳng (BSPP/G).

Cách kiểm tra chân ren cũ trước khi đặt hàng mới: cách chính xác nhất là tháo đồng hồ cũ ra (nếu có) và mang đến nơi cung cấp để đối chiếu trực tiếp bằng dưỡng ren (thread gauge). Nếu không thể tháo, cần đo đường kính ngoài của ren và đếm số bước ren trên một đoạn chiều dài cố định (thường 1 inch) để xác định đúng chuẩn ren - tránh chỉ ước lượng bằng mắt vì PT và NPT rất dễ nhầm lẫn khi nhìn thoáng qua.

Bảng tóm tắt nhanh trước khi đặt hàng

Nếu chưa chắc chắn về bất kỳ thông số nào trong 4 mục trên, cách an toàn nhất là gửi ảnh chụp đồng hồ cũ (nếu có) hoặc mô tả hệ thống cho bên tư vấn kỹ thuật trước khi đặt hàng, tránh trường hợp nhận hàng về mới phát hiện sai thông số.

Câu hỏi thường gặp

Ren PT và NPT có lắp lẫn được không? Không nên. Dù cùng kích thước danh nghĩa (ví dụ 1/2"), góc ren và bước ren của PT và NPT khác nhau, cố lắp lẫn có thể gây rò rỉ hoặc hỏng ren.

Có nên mua đồng hồ dải đo rộng hơn để dùng được cho nhiều hệ thống không? Không nên. Dải đo quá rộng so với áp suất vận hành thực tế sẽ làm giảm độ chính xác đọc số vì vạch chia trên mặt số quá thưa, dù về mặt an toàn thiết bị vẫn hoạt động bình thường.

Đường kính mặt số có ảnh hưởng đến độ chính xác đo không? Không trực tiếp. Độ chính xác được quyết định bởi cấp chính xác của cơ cấu cảm biến bên trong (thường ghi trên mặt số, ví dụ ±1.6%, ±1%), đường kính mặt chỉ ảnh hưởng đến khả năng đọc số bằng mắt.

Bài liên quan: [Đồng hồ áp suất là gì? Cấu tạo, nguyên lý hoạt động và cách đọc trị số]
