Nm³/h, m³/h Là Gì? Phân Biệt Lưu Lượng Chuẩn Và Thực Tế
Đây là câu hỏi kỹ sư bảo trì gặp thường xuyên nhất khi mới bắt đầu làm việc với đồng hồ đo lưu lượng khí nén: hai thiết bị lắp trên cùng một đường ống, đo cùng thời điểm nhưng hiển thị hai con số khác nhau hay đôi khi chênh lệch tới vài chục phần trăm. Phản ứng đầu tiên thường là nghi ngờ một trong hai thiết bị bị lỗi hoặc hiệu chuẩn sai. Trên thực tế, nguyên nhân phổ biến nhất lại đơn giản hơn nhiều, đó là hai thiết bị đang dùng đơn vị và điều kiện tham chiếu khác nhau. Nền tảng về thiết bị này có ở bài đồng hồ đo lưu lượng khí nén là gì.
Nm³/h là gì
Nm³/h là lưu lượng đã được quy đổi về điều kiện chuẩn - tức là thể tích khí sẽ chiếm bao nhiêu nếu được đưa về một mức nhiệt độ và áp suất tham chiếu cố định thay vì đo trực tiếp ở điều kiện thực tế trong ống. Theo các tiêu chuẩn tham chiếu phổ biến trong ngành khí nén, điều kiện chuẩn thường dùng là 0°C và áp suất khí quyển tiêu chuẩn 1013,25 mbar (theo DIN 1343) hoặc 20°C và 1000 mbar (theo ISO 1217 - tiêu chuẩn quốc tế về đo hiệu suất máy nén khí).
Đây là đơn vị dùng để so sánh công bằng giữa các phép đo được thực hiện ở điều kiện áp suất, nhiệt độ khác nhau. Ví dụ khi bạn muốn so sánh công suất giữa hai máy nén đặt ở hai vị trí khác nhau trong nhà máy hoặc so sánh số liệu đo được với thông số công suất ghi trên catalogue của nhà sản xuất máy nén.
m³/h là gì
m³/h là lưu lượng thực tế tại điều kiện vận hành hiện tại của hệ thống - đúng áp suất, đúng nhiệt độ của khí đang có trong ống tại thời điểm đo, không quy đổi về bất kỳ điều kiện chuẩn nào.
Vì sao hai con số này khác nhau: cùng một khối lượng khí, nếu áp suất trong ống cao hơn điều kiện chuẩn tham chiếu, thể tích thực tế của khối khí đó sẽ nhỏ hơn thể tích ở điều kiện chuẩn do khí bị nén lại theo định luật khí lý tưởng. Ví dụ, cùng một lượng khối lượng khí đi qua nếu đo ở áp suất vận hành 7 bar và quy đổi về điều kiện chuẩn 1 bar, thể tích ở điều kiện chuẩn sẽ lớn hơn thể tích đo được thực tế trong ống khoảng 7 lần. Đây chính là lý do một đồng hồ hiển thị theo Nm³/h và một đồng hồ hiển thị theo m³/h trên cùng đường ống, cùng một dòng khí thực sẽ luôn cho ra hai con số khác nhau đáng kể mà không phải do lỗi thiết bị.

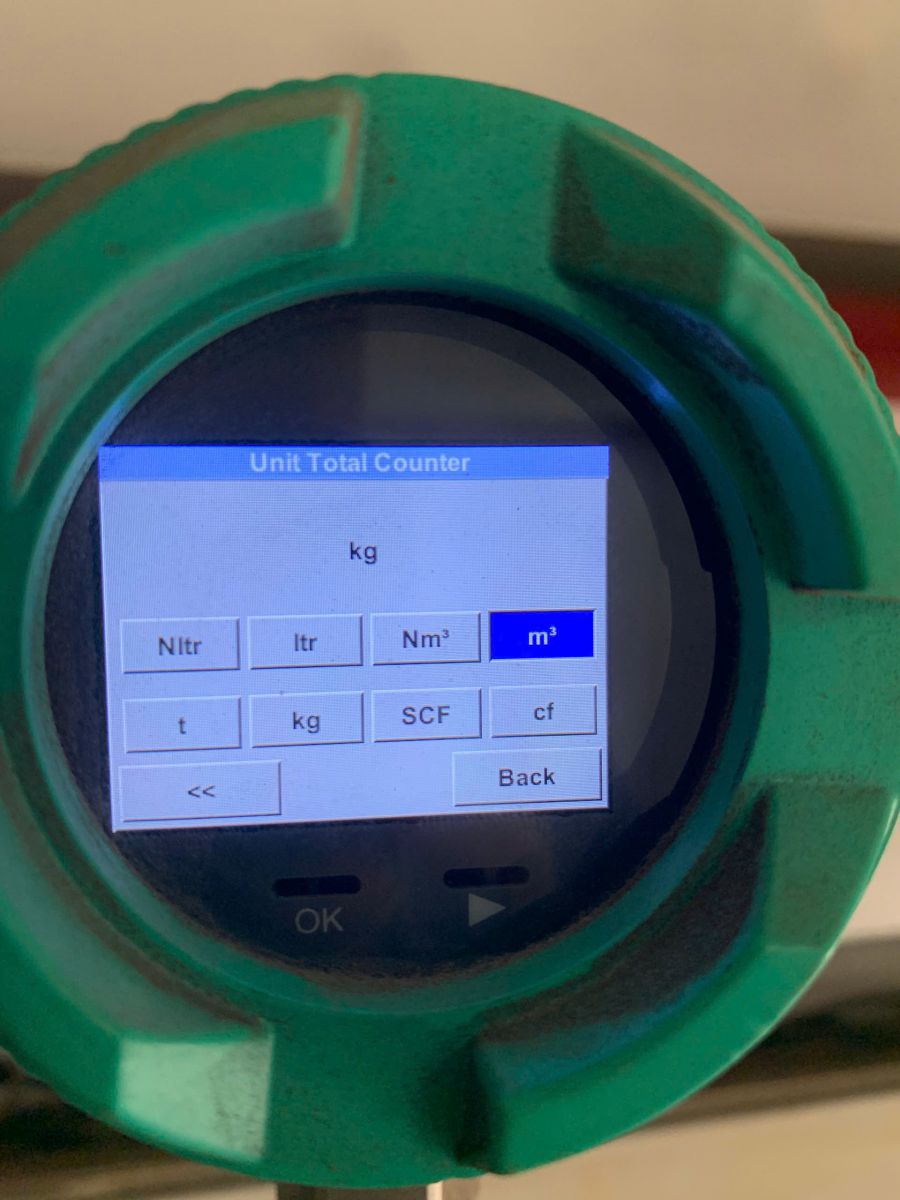

Màn hình hiển thị cài đặt lưu lượng của đồng hồ VA 550 hãng CS Instruments
Vì sao phân biệt điều này quan trọng trong thực tế
Khi so sánh công suất máy nén giữa các nhà cung cấp trong quá trình đấu thầu hoặc lựa chọn thiết bị hoặc khi đối chiếu số liệu giữa hai đồng hồ đo lắp ở hai vị trí khác nhau trong nhà máy, bắt buộc phải xác nhận cả hai bên đang dùng cùng một điều kiện chuẩn tham chiếu. Catalogue máy nén hầu như luôn ghi công suất theo Nm³/h hoặc Nl/min ở điều kiện chuẩn cụ thể (thường ghi rõ trong phần chú thích nhỏ dưới bảng thông số). Nếu đồng hồ đo bạn đang dùng hiển thị m³/h thực tế mà không quy đổi, việc so sánh trực tiếp hai con số này sẽ luôn cho kết quả sai lệch, dẫn đến kết luận nhầm rằng máy nén đang hoạt động kém hiệu suất hơn thực tế hoặc ngược lại.
Với các dòng đồng hồ đo lưu lượng hiện đại, thiết bị thường cho phép chọn điều kiện chuẩn tham chiếu ngay trên màn hình hiển thị với các tùy chọn phổ biến như 20°C/1000 mbar, 0°C/1013,25 mbar, 15°C/981 mbar hoặc 15°C/1013,25 mbar tùy tiêu chuẩn công ty đang áp dụng. Vì vậy bước đầu tiên khi lắp đặt thiết bị mới hoặc khi phát hiện số liệu bất thường so với kỳ vọng nên kiểm tra lại cấu hình điều kiện chuẩn tham chiếu này trước khi nghi ngờ cảm biến bị lỗi hoặc cần hiệu chuẩn lại.

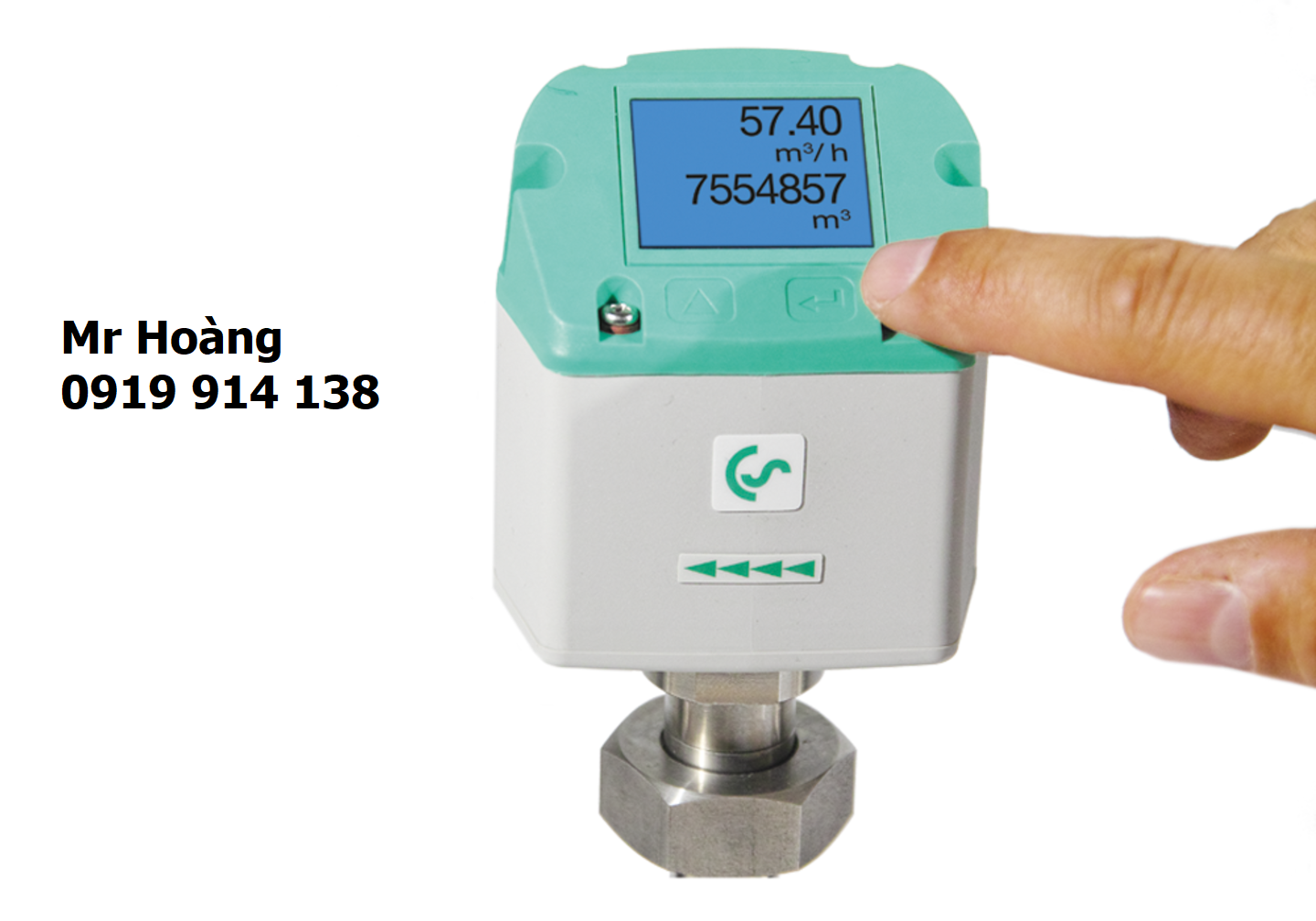

Ví dụ trên VA 520, các tùy chọn 20°C/1000 mbar và 0°C/1013,25 mbar chọn trực tiếp ở màn hình:
l/min và các đơn vị vận tốc, khối lượng khác
Ngoài Nm³/h và m³/h, thiết bị hiện đại còn hiển thị được theo nhiều đơn vị khác tùy nhu cầu: l/min và Nl/min cho lưu lượng nhỏ, m³/min cho lưu lượng lớn hơn hoặc theo hệ đơn vị Anh-Mỹ như CFM (cubic feet per minute) nếu nhà máy làm việc với đối tác hoặc tiêu chuẩn quốc tế dùng hệ đo lường này. Với đường ống nhỏ, đo lưu lượng thấp - ví dụ nhánh rẽ cấp khí cho từng máy tiêu thụ riêng lẻ thì việc dùng đơn vị l/min sẽ trực quan và dễ đọc hơn nhiều so với m³/h vì tránh phải làm việc với các con số thập phân quá nhỏ gây khó theo dõi trên màn hình.
Một số thiết bị còn hỗ trợ hiển thị theo đơn vị khối lượng như kg/h hoặc kg/min sẽ rất hữu ích khi cần tính toán liên quan đến khối lượng khí thực tế thay vì thể tích đặc biệt với các loại khí có khối lượng riêng khác biệt lớn so với không khí như hydro hay CO₂.
Cách kiểm tra nhanh khi nghi ngờ sai lệch đơn vị
Khi hai đồng hồ cho số liệu chênh nhau bất thường, nên kiểm tra theo đúng thứ tự sau trước khi kết luận thiết bị bị lỗi: thứ nhất là xác nhận đơn vị hiển thị hiện tại trên từng thiết bị là Nm³/h hay m³/h; thứ hai là kiểm tra điều kiện chuẩn tham chiếu đã được cấu hình trên mỗi thiết bị có giống nhau không; thứ ba là so sánh áp suất thực tế tại điểm đo với áp suất điều kiện chuẩn đang dùng để tính toán mức chênh lệch dự kiến. Phần lớn các trường hợp chênh lệch số liệu lớn bất thường xuất phát từ một trong ba yếu tố cấu hình này mà không phải lỗi phần cứng của cảm biến.
Danh sách model kèm điều kiện tham chiếu tùy chọn: so sánh các dòng đồng hồ đo lưu lượng khí CS Instruments.
Câu hỏi thường gặp
Tại sao catalogue máy nén ghi Nm³/min mà đồng hồ tôi lắp lại hiển thị ra m³/h? Nguyên nhân thường do cấu hình điều kiện chuẩn tham chiếu trên thiết bị chưa được thiết lập khớp với tiêu chuẩn mà nhà sản xuất máy nén sử dụng — cần vào phần cài đặt trên màn hình thiết bị để điều chỉnh lại, hoặc liên hệ đội kỹ thuật để được hỗ trợ cấu hình đúng.
Đổi đơn vị hiển thị trên màn hình có cần hiệu chuẩn lại thiết bị không? Không. Việc đổi đơn vị hoặc điều kiện chuẩn tham chiếu chỉ là thao tác cấu hình phần mềm hiển thị, hoàn toàn không ảnh hưởng đến độ chính xác vật lý của cảm biến bên trong thiết bị.
Làm sao biết đồng hồ đang dùng điều kiện chuẩn nào? Kiểm tra trực tiếp trên màn hình cấu hình của thiết bị, hoặc tra trong tài liệu/chứng chỉ đi kèm khi mua hàng — thiết bị chính hãng luôn ghi rõ điều kiện chuẩn mặc định và các tùy chọn có thể thay đổi.
