CS Instruments VA 520: đồng hồ lưu lượng khí nén tích hợp đoạn ống đo

VA 520 là đồng hồ đo lưu lượng khí nén dạng inline của hãng CS Instruments có sẵn đoạn ống đo tích hợp và dùng nguyên lý nhiệt khối. Đây là model được chọn nhiều nhất trong dòng VA khi nhà máy cần độ chính xác cao cho đường ống chính hoặc trạm phân phối và có thể lắp cố định ngay từ khi thiết kế hệ thống.

Nếu bạn chưa quen với khái niệm đồng hồ đo lưu lượng khí nén nói chung, nên đọc qua bài đồng hồ đo lưu lượng khí nén là gì trước khi vào phần thông số dưới đây.

VA 520 giải quyết vấn đề gì?

Phần lớn nhà máy không biết chính xác lượng khí nén tiêu thụ ở đường ống chính hoặc tại trạm phân phối tới từng phân xưởng. VA 520 lắp cố định tại các vị trí này sẽ cho số liệu lưu lượng tức thời và tổng tiêu thụ liên tục làm cơ sở để phân bổ chi phí điện khí nén theo đúng bộ phận sử dụng, đồng thời là điểm đo tham chiếu để phát hiện rò rỉ bằng cách so sánh lưu lượng giờ sản xuất và giờ nghỉ.

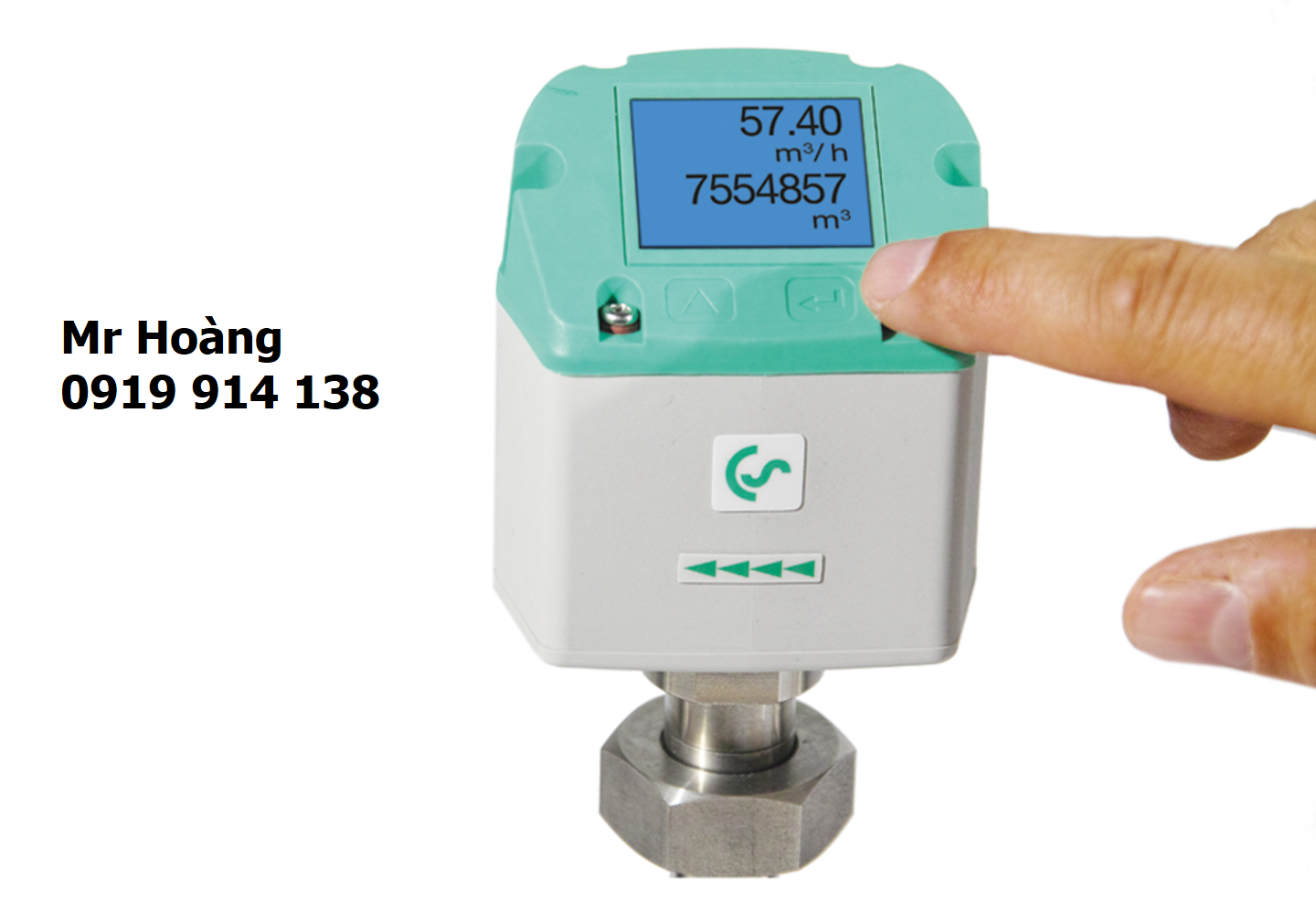

Cài đặt thông số của đồng hồ đo lưu lượng khí VA 520

Nguyên lý hoạt động của đồng hồ đo lưu lượng khí VA 520

VA 520 dùng nguyên lý nhiệt khối (calorimetric) - cảm biến được nung nóng đặt trong dòng khí, lượng nhiệt bị dòng khí lấy đi tỷ lệ với lưu lượng khối. Ưu điểm là đo trực tiếp ra lưu lượng chuẩn mà không cần bù áp suất, nhiệt độ riêng và nhạy với vận tốc thấp nên phát hiện được cả rò rỉ nhỏ. Xem phân tích đầy đủ ba nguyên lý đo của CS Instruments trong bài 3 nguyên lý đo lưu lượng khí nén.

Thông số kỹ thuật của đồng hồ đo lưu lượng khí VA 520

Nguyên lý: Nhiệt khối (calorimetric)

Kiểu lắp: Inline, đoạn ống đo tích hợp sẵn, kết nối ren hoặc mặt bích

Dải đo: Vận tốc 0,1–224 m/s

Độ chính xác: ±1,5% giá trị đo / ±0,3% toàn dải

Áp suất làm việc tối đa: 40 bar

Nhiệt độ môi chất: −30°C đến +80°C

Tín hiệu đầu ra: 4–20 mA, xung, Modbus RTU/RS485 (tùy cấu hình)

Chứng chỉ: DVGW (tùy chọn)

Môi chất đo được: Khí nén, N₂, O₂, CO₂, Ar, biogas...

Lắp ở đâu trong hệ thống khí nén

VA 520 phù hợp nhất ở đường ống chính sau máy sấy khí (nơi khí đã khô, sạch là điều kiện lý tưởng cho nguyên lý nhiệt khối), tại điểm phân nhánh tới từng tòa nhà hoặc phân xưởng lớn hoặc tại đầu ra trạm khí nén trung tâm trước khi phân phối đi toàn nhà máy. Không nên lắp ngay sau máy nén khi khí còn ẩm, vị trí đó phù hợp hơn với VD 500 dùng nguyên lý chênh áp chịu được khí ẩm.

So sánh nhanh với model cùng dòng

Lưu ý khi lắp đặt VA 520 trong thực tế

Vì là dạng inline, sai số lớn nhất khi lắp VA 520 không đến từ bản thân thiết bị mà từ việc bỏ qua yêu cầu đoạn ống thẳng trước và sau điểm đo. Nhà sản xuất khuyến nghị tối thiểu khoảng 10–15D (D là đường kính ống) phía trước và 3–5D phía sau, tùy vị trí có co, van hay điểm chia nhánh gần đó hay không. Lắp ngay sau một khúc cua 90 độ mà không đủ đoạn thẳng là lỗi phổ biến nhất khiến số liệu VA 520 lệch so với kỳ vọng dù thiết bị hoàn toàn không hỏng.

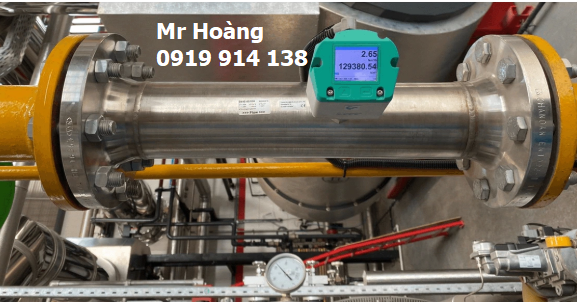

Hình ảnh lắp đặt thực tế VA 520 tại nhà máy

Một điểm khác cần lưu ý khi đặt hàng: hướng lắp đặt (chiều mũi tên trên thân thiết bị theo đúng chiều dòng chảy) và vị trí màn hình hiển thị — nên chọn hướng sao cho kỹ thuật viên đọc được số liệu mà không cần tháo hoặc leo trèo, đặc biệt với các điểm lắp trên cao hoặc trong hộp kỹ thuật kín.

Với nhà máy đang trong giai đoạn thiết kế hệ thống khí nén mới, nên xác định vị trí lắp VA 520 ngay từ bản vẽ P&ID, dành sẵn đoạn ống thẳng cần thiết, tránh tình huống phổ biến là hệ thống đã thi công xong mới phát hiện không đủ không gian lắp đặt đúng chuẩn, buộc phải chấp nhận sai số cao hơn thông số catalogue hoặc phải cải tạo lại đường ống.

Phụ kiện đi kèm

Vì là dạng inline, VA 520 không cần đoạn ống đo rời như dòng insertion. Phụ kiện thường đi kèm gồm bộ mặt bích kết nối theo tiêu chuẩn DIN 2633 cho đường kính từ DN 80 trở lên, gioăng làm kín phù hợp môi chất, và cáp kết nối tín hiệu ra PLC/SCADA.

Câu hỏi thường gặp

VA 520 có cần dừng máy nén để lắp không? Có, vì là dạng inline cần cắt đường ống để lắp đặt. Nếu không thể dừng hệ thống, nên chọn VA 550 dạng insertion lắp được dưới áp suất.

VA 520 đo được loại khí nào ngoài khí nén? Đo được N₂, O₂, CO₂, Argon và nhiều loại khí công nghiệp khác bằng cách chọn đúng hệ số khí khi cấu hình.

Độ chính xác thực tế trong vận hành có đúng như catalogue không? Có, với điều kiện lắp đủ đoạn ống thẳng trước/sau điểm đo và khí đo đúng loại đã khai báo khi cấu hình. Xem thêm cảm biến dạng insertion và dạng inline để hiểu rõ yêu cầu lắp đặt.

Xem toàn bộ dòng đồng hồ đo lưu lượng khí nén CS Instruments hoặc liên hệ Mr Hoàng - 0919 914 138 để được tư vấn chọn model phù hợp.
