CS Instruments VD 500: đo lưu lượng khí nén ẩm ngay sau máy nén

Hầu hết thiết bị đo lưu lượng dạng nhiệt khối hoạt động kém ổn định khi khí còn ẩm và nóng, đặc biệt là trong điều kiện ngay sau máy nén, trước khi qua máy sấy. Tuy nhiên VD 500 thì dùng nguyên lý khác hẳn, model này được thiết kế riêng để đo chính xác tại vị trí khó nhất này.

VD 500 giải quyết vấn đề gì

Muốn biết công suất thực tế của máy nén đang vận hành (gọi là FAD — Free Air Delivery) để so sánh với thông số catalogue hoặc muốn xác định hiệu suất máy nén đã xuống cấp bao nhiêu sau nhiều năm sử dụng, chung ta bắt buộc phải đo ngay tại đầu ra máy nén nơi khí còn ẩm, tuy nhiên ở vị trí có thể lẫn dầu và nhiệt độ cao. VD 500 của hãng CS Instruments là thiết bị phù hợp để đo lưu lượng khí cho vị trí đo này.

Nguyên lý hoạt động

VD 500 dùng nguyên lý chênh áp (differential pressure) thay vì nhiệt khối như dòng VA. Thiết bị đo độ sụt áp qua một đầu dò đặt trong dòng chảy rồi quy đổi ra lưu lượng mà không bị ảnh hưởng nhiều bởi độ ẩm hay dầu lẫn trong khí như nguyên lý nhiệt khối. Xem so sánh đầy đủ giữa nhiệt khối, chênh áp và xoáy Vortex trong bài 3 nguyên lý đo lưu lượng khí nén.

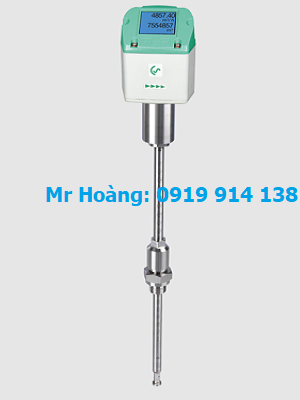

Đồng hồ đo lưu lượng khí VD 500

Thông số kỹ thuật của đồng hồ đo lưu lượng khí nén ẩm VD 500

Nguyên lý đo: Chênh áp (differential pressure)

Kiểu lắp: Insertion, qua van bi ½", đường kính ống DN20–600

Dải đo: Vận tốc 2–600 m/s

Độ chính xác: ±1,5% giá trị đo

Áp suất làm việc tối đa: 30 bar

Nhiệt độ môi chất: −30°C đến +180°C

Tín hiệu ra: 4–20 mA, xung, Modbus RTU/RS485

Môi chất đo được: Khí nén ẩm, khí sau máy nén có lẫn dầu

Lắp ở đâu trong hệ thống khí nén

VD 500 lắp ngay sau máy nén, trước máy sấy khí.  Đây là vị trí duy nhất VD 500 thực sự cần thiết vì các vị trí khác trong hệ thống (sau máy sấy, đường ống phân phối) khí đã khô phù hợp hơn với dòng nhiệt khối như VA 520 cho độ chính xác cao hơn và chi phí thấp hơn.

Dùng VD 500 để đánh giá hiệu suất máy nén theo thời gian

Một ứng dụng quan trọng của VD 500 ít được nhắc tới nhưng mang lại giá trị lớn đó là theo dõi xu hướng suy giảm hiệu suất máy nén qua nhiều năm vận hành, thay vì chỉ đo một lần để đối chiếu catalogue. Vì VD 500 lắp cố định (không phải đo kiểm tra một lần rồi tháo ra) nên dữ liệu công suất thực tế được ghi nhận liên tục cho phép so sánh hiệu suất tháng này với cùng kỳ năm trước.

Cách đọc dữ liệu hiệu quả: so sánh lưu lượng khí nén sinh ra ứng với cùng mức tiêu thụ điện của máy nén (tính bằng m³ khí/kWh điện) theo từng quý. Nếu tỷ lệ này giảm dần theo thời gian trong khi điều kiện vận hành không đổi, đó là dấu hiệu máy nén đang xuống cấp - có thể do hao mòn piston/trục vít, rò rỉ nội bộ, hoặc bộ lọc khí đầu vào bị bẩn làm giảm hiệu suất nén. Phát hiện sớm xu hướng này giúp nhà máy lên kế hoạch bảo trì hoặc đại tu chủ động thay vì chờ đến khi máy nén hỏng đột ngột giữa ca sản xuất.

Với nhà máy có nhiều máy nén chạy song song, lắp VD 500 cho từng máy riêng biệt (thay vì chỉ đo chung ở đường ống gộp) cho phép xác định chính xác máy nào đang hoạt động kém hiệu quả nhất thay vì phải đoán hoặc kiểm tra thủ công từng máy một.

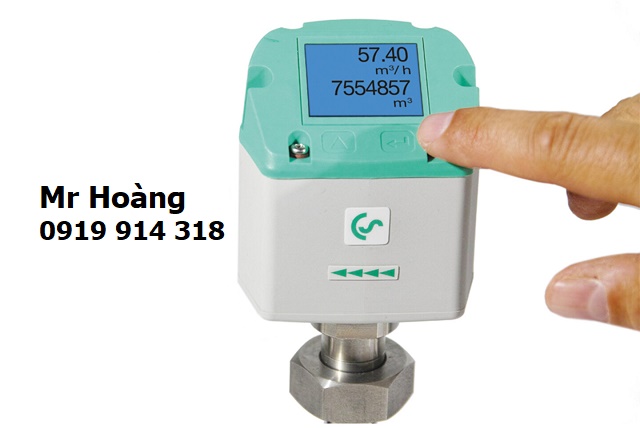

Thao tác dễ dàng trên màn hình với VD 500

So sánh nhanh với model cùng dòng

Phụ kiện đi kèm

Bộ phụ kiện insertion tương tự VA 550: van bi ½", đai khoan nóng nếu chưa có điểm lắp sẵn, bộ khoan chuyên dụng, và bộ chống áp cao để lắp/tháo an toàn dưới áp suất — riêng với VD 500 cần lưu ý gioăng làm kín chịu được cả nhiệt độ cao lẫn môi trường có dầu.

Câu hỏi thường gặp

Vì sao không dùng VA 520 để đo ngay sau máy nén? Vì khí ở vị trí này còn ẩm và có thể lẫn dầu, dễ làm bám bẩn cảm biến nhiệt khối, khiến sai số tăng dần theo thời gian. Nguyên lý chênh áp của VD 500 không bị ảnh hưởng bởi vấn đề này.

VD 500 có đo được công suất máy nén để so sánh với catalogue không? Có, đây là một trong những ứng dụng chính - lắp VD 500 ngay sau máy nén cho số liệu FAD thực tế để đối chiếu với thông số nhà sản xuất công bố.

VD 500 có cần dừng máy nén để lắp không? Không, vì là dạng insertion lắp qua van bi dưới áp suất. Xem thêm về kiểu lắp này trong bài cảm biến dạng insertion và dạng inline.
