Đồng hồ áp suất chống rung: chọn dầu glycerin hay silicon, cách giảm xung áp
Gần máy nén khí, máy bơm, máy ép thủy lực, kim đồng hồ áp suất thường rung đến mức không đọc được số. Hệ thống rung với tần suất liên tục sẽ làm mòn bánh răng, nới lỏng cơ cấu và rút ngắn tuổi thọ đồng hồ. Có hai hướng xử lý: dùng đồng hồ có dầu chống rung và giảm rung, xung áp từ phía hệ thống. Bài này so sánh các lựa chọn dầu, các giải pháp bổ trợ và những dòng có dầu của Wise. Nếu cần nền tảng về cấu tạo, xem bài đồng hồ áp suất là gì; danh mục các dòng nằm trong trang đồng hồ áp suất Wise.
Vì sao kim rung và hậu quả
Kim rung có hai nguồn khác nhau và cách xử lý cũng khác nhau.
Rung cơ học truyền từ thân máy hoặc đường ống vào vỏ đồng hồ làm cơ cấu bánh răng và kim dao động theo. Xung áp là dao động của chính áp suất trong ống, điển hình ở máy nén piston và bơm piston làm ống Bourdon co giãn liên tục theo từng nhịp.
Hậu quả của cả hai là mòn bánh răng, kim lệch dần, ren lỏng và đọc số sai vì kim không đứng yên. Với đồng hồ không dầu đặt gần nguồn rung mạnh, tuổi thọ có thể chỉ tính bằng vài tháng.

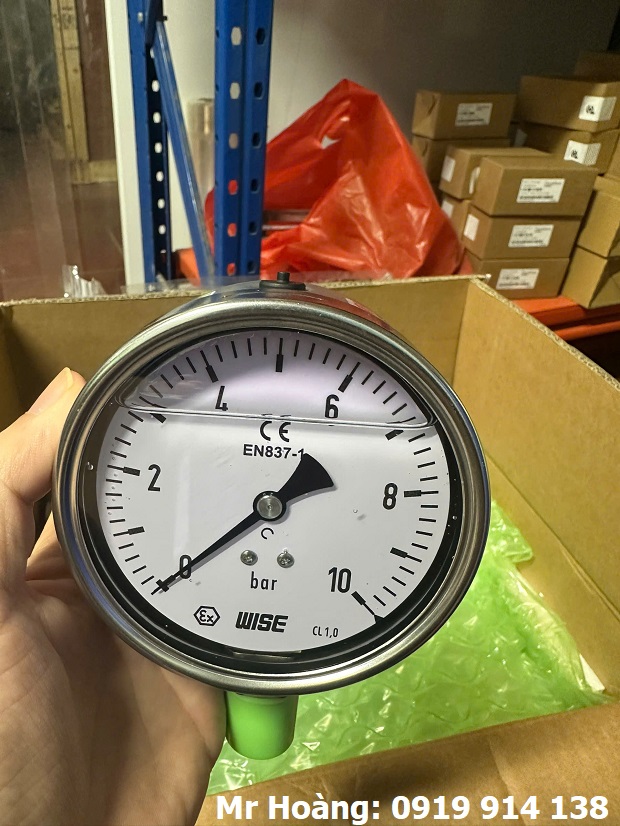

Đồng hồ áp suất Wise có dầu chống rung
Đồng hồ có dầu hoạt động thế nào
Đồng hồ có dầu có vỏ kín, bên trong chứa đầy chất lỏng thường là glycerin hoặc dầu silicon. Chất lỏng này làm ba việc: giảm biên độ rung của kim và cơ cấu nhờ ma sát nhớt, bôi trơn bánh răng và hạn chế hơi ẩm ngưng tụ trên mặt kính.
Đồng hồ có dầu giúp kim đứng ổn định hơn và bền hơn nhưng không thay thế hoàn toàn việc xử lý nguồn rung. Dầu cũng không làm ống Bourdon bớt chịu xung: mỗi nhịp áp suất vẫn tác động lên ống chỉ là kim và bánh răng ít dao động hơn. Nếu xung áp quá mạnh vẫn cần giảm xung bằng thiết bị phụ trợ như phần dưới đây.
Glycerin hay dầu silicon
| Tiêu chí | Dầu Glycerin | Dầu silicon |
| Dải nhiệt thường dùng | Khoảng -20 đến +60 °C | Rộng hơn, dùng được ở môi trường lạnh hơn |
| Độ nhớt theo nhiệt độ | Đặc dần khi lạnh, kim chậm | Ít đổi theo nhiệt độ |
| Dùng khí | Điều kiện vừa phải, nhà xưởng thông thường | Nhiệt độ thấp, ngoài trời, dải nhiệt rộng |
Các giải pháp giảm xung áp và rung ngoài việc dùng dầu
Bộ giảm xung (snubber). Là phần tử có lỗ tiết lưu nhỏ lắp trước đồng hồ, làm phẳng dao động áp suất trước khi đến ống Bourdon. Chọn cỡ lỗ phù hợp: lỗ quá nhỏ dễ tắc cặn, lỗ quá lớn thì giảm xung kém.
Van kim tiết lưu. Vừa cô lập đồng hồ, vừa cho phép chỉnh độ tiết lưu để giảm xung. Cách này linh hoạt nhưng dễ bị chỉnh sai nếu không có người phụ trách.
Ống dẫn mềm và giá đỡ tách rung. Thay vì treo đồng hồ trực tiếp lên ống rung, dùng ống dẫn mềm hoặc đoạn ống nối để đưa đồng hồ ra vị trí ít rung, gắn lên giá riêng.
Đổi vị trí lấy áp. Điểm lấy áp ngay sau máy nén thường có xung mạnh nhất. Chuyển sang vị trí sau bình tích áp hoặc xa nguồn xung thường giảm dao động rõ rệt.
Trong thực tế, kết hợp hai biện pháp thường hiệu quả hơn dùng một biện pháp: đồng hồ có dầu và bộ giảm xung hoặc đồng hồ có dầu và vị trí lắp tách rung. Một cách kiểm tra đơn giản: nếu kim vẫn dao động rộng dù đã dùng đồng hồ có dầu, nguyên nhân thường là xung áp chứ không phải rung cơ học và cần thêm bộ giảm xung hoặc van tiết lưu. Ngược lại, nếu áp suất ổn định nhưng kim vẫn rung nhẹ, hãy kiểm tra giá đỡ và cách treo đồng hồ trước tiên.

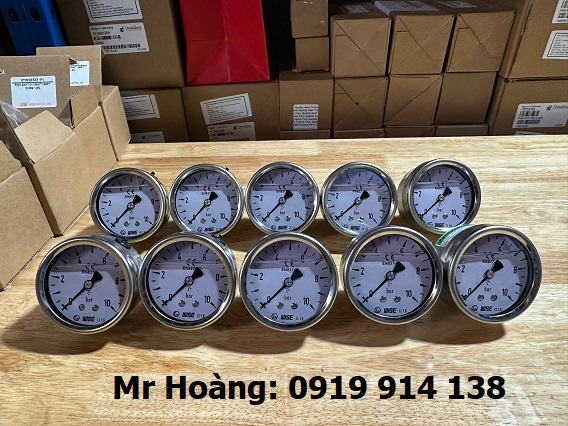

Dòng đồng hồ có dầu của Wise
Model Wise P258: dòng Euro gauge liquid-filled cho công nghiệp, dùng trong hóa chất, hóa dầu, điện lực, hàng hải, thực phẩm.nhờ cấu tạo lớp vỏ ngoài Inox 304 và chân kết nối đặc biệt bằng Inox 316 bền chắc. Model Wise P258 có sẵn dầu sẽ giúp hấp thụ các chấn động và rung lắc phát sinh trong hệ thống sử dụng, bảo vệ an toàn cho đồng hồ và đảm bảo độ chính xác. Các dòng có dầu này nằm trong nhóm đồng hồ áp suất Wise.
Với hệ thống khí nén cụ thể, cách chọn dải đo, vị trí đặt đồng hồ trên từng điểm đo được trình bày trong bài đồng hồ áp suất Wise cho hệ thống khí nén.
Lỗi hay gặp với đồng hồ có dầu
Rò dầu. Do vòng đệm hỏng, ren siết quá chặt làm biến dạng vỏ, hoặc dùng sai dải nhiệt. Đồng hồ rò dầu mất khả năng chống rung và nên thay.
Mặt kính mờ, có bọt. Thường do nhiệt độ làm việc vượt giới hạn của dầu hoặc dầu bị hao. Kiểm tra lại dải nhiệt trong datasheet.
Kim chậm hoặc dính khi lạnh. Glycerin đặc lại ở nhiệt độ thấp. Chuyển sang dầu silicon nếu môi trường thường xuyên lạnh.
Không chú ý nút thông hơi. Một số model có nút thông hơi để cân bằng áp suất bên trong khi nhiệt độ thay đổi. Hãy làm đúng theo hướng dẫn của hãng thay vì tự mở hoặc bịt.
Gửi vị trí lắp, mức rung và nhiệt độ làm việc, kỹ thuật HT Việt Nam sẽ tư vấn dòng có dầu phù hợp trong danh mục đồng hồ áp suất Wise.
