Đồng Hồ Đo Lưu Lượng Khí Nén Bị Sai: 7 Nguyên Nhân
7 nguyên nhân khiến đồng hồ đo lưu lượng khí nén sai số và cách khắc phục
Khi đồng hồ đo lưu lượng khí nén bị sai hầu hết khách hàng thường nghĩ là do cảm biến hỏng. Thực tế phần lớn trường hợp là lỗi lắp đặt hoặc cài đặt, không phải lỗi phần cứng. Bảy nguyên nhân dưới đây được xếp theo mức độ thường gặp, mỗi mục kèm cách kiểm tra và khắc phục.
Nếu thiết bị đo lưu lượng nhiệt khối của bạn có số liệu lệch, hãy kiểm tra theo đúng thứ tự này trước khi gửi đi bảo hành.
1. Thiếu đoạn ống thẳng trước và sau điểm đo
Đây là nguyên nhân số một. Dòng khí bị xoáy sau co, van, tê, cảm biến đọc một điểm không đại diện cho cả tiết diện. Khi hệ thống không đáp ứng đoạn ống thẳng tối thiểu thì phải chấp nhận có sự sai lệch đáng kể.
Cách kiểm tra: đo thực tế chiều dài ống thẳng từ vật cản gần nhất đến điểm đo, so với bảng 12D-45D phía trước và 5D phía sau. Bảng đầy đủ ở bài đoạn ống thẳng lắp cảm biến lưu lượng.
Khắc phục: dời điểm đo sang đoạn ống dài hơn. Với đồng hồ inline, kiểm tra thêm độ lệch đường kính tại mối nối (phải dưới 1 mm) và gioăng không nhô vào lòng ống.
2. Nước ngưng, dầu, bụi bám trên đầu cảm biến
Nhiệt khối đo bằng trao đổi nhiệt nên lớp bẩn hay giọt nước trên đầu đo làm lệch kết quả. Dòng VA 520 hãng CS Instruments nhấn mạnh phải tránh tuyệt đối nước ngưng hoặc giọt nước trong dòng khí. Dòng VA 550 lưu ý khí nén nên đạt tối thiểu cấp 5-6-4 theo ISO 8573-1 (bụi, ẩm, dầu) và chỉ lắp phía sau máy sấy đang hoạt động.
Cách kiểm tra: Tháo que đo ra xem có cặn, dầu hay không.

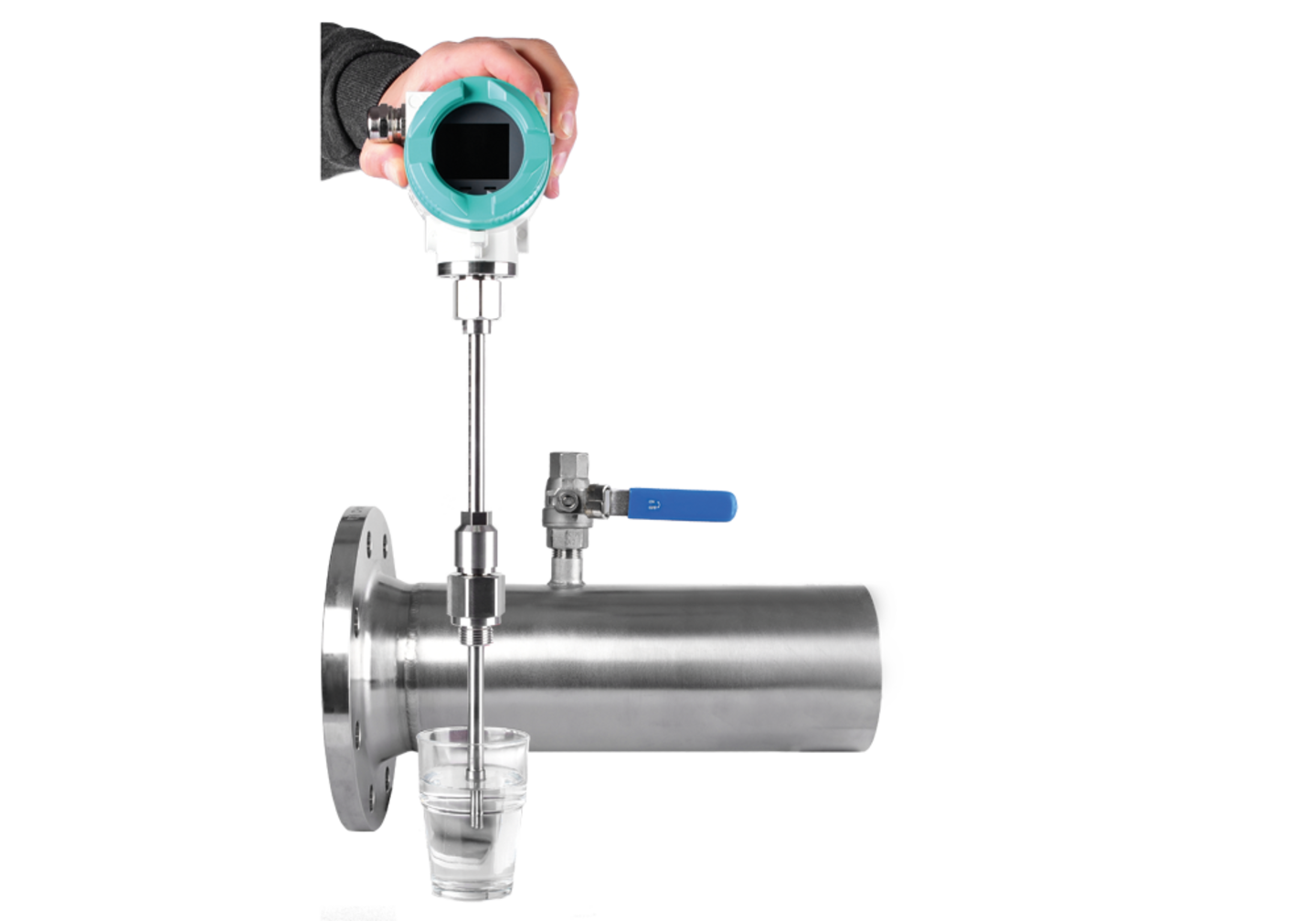

Vệ sinh đầu dò cảm biến của đồng hồ đo lưu lượng khí VA 550
Khắc phục: vệ sinh đầu đo. Với dòng VA 550: đóng van bi, xả áp, tháo que đo, lắc nhẹ trong nước hoặc dung dịch không ăn mòn, isopropanol hoặc bể siêu âm rồi thổi khô bằng khí nén. Tránh chà bằng bàn chải hay miếng xốp. Nếu cặn không ra, gửi hãng xử lý. Lâu dài khách hàng nên xử lý ở nguồn: kiểm tra máy sấy và bộ lọc. Nếu khí sau máy nén còn ẩm hãy dùng VD 500 thay vì nhiệt khối.
3. Cài sai đường kính trong ống hoặc loại khí
Với đồng hồ insertion, thiết bị tính lưu lượng từ vận tốc nhân tiết diện ống nên phải nhập đúng đường kính trong.
Loại khí cũng vậy: thiết bị hiệu chuẩn theo từng loại khí. Nếu chọn sai, thiết bị hiện cảnh báo “Not calibrated”.
Khắc phục: nhập đường kính trong thực tế (không phải DN danh nghĩa hay đường kính ngoài) và chọn đúng loại khí. Với VA 520, đường kính cố định theo đoạn ống đo đi kèm.
4. Cài sai điều kiện chuẩn tham chiếu
Hai đồng hồ trên cùng ống hiển thị khác nhau thường do một cái ở 20°C/1000 mbar (ISO 1217, mặc định) và cái kia ở 0°C/1013 mbar. Một lỗi phổ biến nữa là nhập áp suất và nhiệt độ vận hành vào ô điều kiện chuẩn.
.png)
Cài đặt điều kiện tham chiếu ngay tại màn hình VA 520
Khắc phục: kiểm tra mục Reference Settings và thống nhất điều kiện chuẩn với tài liệu máy nén. Chi tiết ở bài Nm³/h và m³/h khác nhau thế nào.
5. Lệch điểm 0 hoặc chưa đặt ngưỡng cắt lưu lượng thấp
Khi hệ thống có áp nhưng không có dòng, thiết bị đúng phải hiện 0. Nếu hiện lớn hơn 0 nghĩa là điểm 0 đã lệch và số lệch này cộng dồn vào tổng tiêu thụ cả tháng. Yêu cầu bắt buộc là chỉnh điểm 0 ở đầu mỗi lần đo.
Khắc phục: đóng van chặn phía sau, giữ áp suất, chạy chức năng Autozero. Đặt thêm ngưỡng cắt lưu lượng thấp (Low-flow cut-off) để lưu lượng dưới ngưỡng hiển thị 0 và không cộng vào bộ đếm. Với ứng dụng đo ngay sau máy nén (dòng xung), chọn bộ lọc tín hiệu Slow thay vì Normal.
6. Cắm que sai tâm, sai độ sâu hoặc ngược chiều (đồng hồ insertion)
Que lệch khỏi tâm ống, nghiêng quá ±2° hay lắp ngược mũi tên chiều dòng đều gây sai số.
Cách kiểm tra: đối chiếu độ sâu thực tế với công thức X + Y (X = 0,5 × đường kính ngoài ống, Y = chiều dài cụm van bi) và hướng mũi tên với chiều dòng khí. Hướng dẫn đầy đủ ở bài lắp cảm biến lưu lượng không dừng máy nén.
Khắc phục: nới ống kẹp, căn lại bằng chìa định vị, siết lực 25–30 Nm, không để que xoay khi siết.
7. Quá hạn hiệu chuẩn hoặc chạy ngoài thông số
Cảm biến nhiệt khối trôi theo thời gian, nhất là trong khí không sạch. Hãng CS Instruments khuyến nghị hiệu chuẩn mỗi 12 tháng và thiết bị tự hiện cảnh báo khi quá hạn (CAL trên VA 520, Next cal. elapsed trên VA 550). Cảnh báo này không dừng phép đo nên rất dễ bị bỏ qua.
Chạy ngoài thông số cũng gây sai: nhiệt độ khí ngoài dải (thiết bị báo “Temp out of Range”, số liệu lúc đó không còn đáng tin), hoặc điện áp nguồn thấp (dưới 18 V báo “Low Voltage”).
Khắc phục: xem bài hiệu chuẩn đồng hồ đo lưu lượng khí về chu kỳ và giấy tờ. Kiểm tra nhiệt độ và nguồn cấp bằng màn hình thông tin trên thiết bị.
Quy trình kiểm tra nhanh theo thứ tự
Khi nghi đồng hồ sai, đi từ cái rẻ nhất đến đắt nhất: (1) kiểm tra cài đặt (đường kính, loại khí, điều kiện chuẩn), (2) kiểm tra điểm 0 khi không có dòng, (3) kiểm tra đoạn ống thẳng và hướng lắp, (4) vệ sinh đầu đo, (5) mới tính đến hiệu chuẩn lại. Cách này giải quyết được phần lớn trường hợp mà không phải gửi thiết bị đi.
