Đồng Hồ Đo Lưu Lượng Khí CS Instruments VA 525

Đồng hồ đo lưu lượng khí CS Instruments VA 525 là gì?

Trong các nhà máy hiện đại, việc giám sát lưu lượng khí nén và khí kỹ thuật đóng vai trò quan trọng trong quản lý năng lượng, kiểm soát chi phí và nâng cao hiệu suất sản xuất. Đồng hồ đo lưu lượng khí CS Instruments VA 525 là lưu lượng kế dạng inline sử dụng công nghệ Thermal Mass Flow, được thiết kế để đo chính xác lưu lượng khí nén và khí nito.

Nguyên lý hoạt động của đồng hồ đo lưu lượng khí CS Instruments VA 525

Đồng hồ lưu lượng khí VA 525 hoạt động dựa trên nguyên lý đo lưu lượng khối bằng cảm biến nhiệt (Thermal Mass Flow).

Bên trong thiết bị có hai cảm biến nhiệt. Một cảm biến đo nhiệt độ môi trường khí, cảm biến còn lại được gia nhiệt ở mức nhiệt cố định. Khi dòng khí đi qua, lượng nhiệt bị cuốn theo sẽ thay đổi tương ứng với lưu lượng khí. Bộ xử lý sẽ tính toán và chuyển đổi tín hiệu thành giá trị lưu lượng khối theo thời gian thực.

Ưu điểm của công nghệ Thermal Mass là công nghệ đo trực tiếp lưu lượng khối mà không cần bù nhiệt độ hoặc áp suất trong điều kiện tiêu chuẩn, độ chính xác cao và không có bộ phận chuyển động, thiết bị sử dụng công nghệ này ít phải bảo trì và tuổi thọ dài.

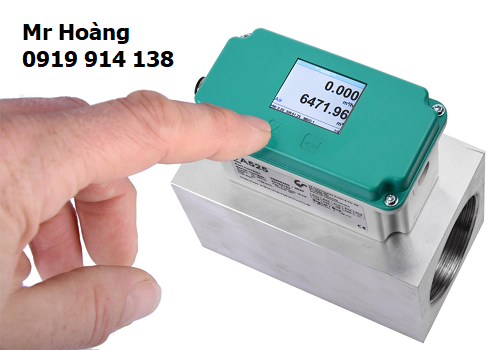

Đồng hồ đo lưu lượng khí CS Instruments VA 525

Đặc điểm nổi bật của đồng hồ đo lưu lượng khí VA 525

Đồng hồ lưu lượng khí VA 525 có những đặc điểm nổi bật như:

+ Thiết kế Inline nhỏ gọn

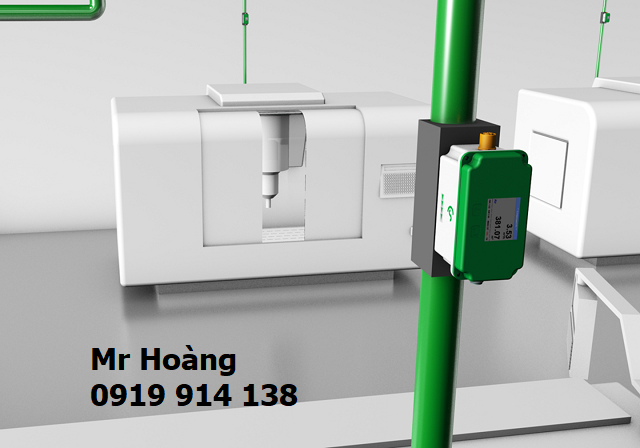

VA 525 được thiết kế dạng Inline, lắp trực tiếp trên đường ống với nhiều kích thước danh nghĩa khác nhau. Thiết kế này mang lại nhiều lợi ích như lắp đặt nhanh chóng, đảm bảo độ kín cao, hạn chế sai số do vị trí lắp đặt và phù hợp cho hệ thống mới và cải tạo.

+ Tích hợp bộ ổn định dòng chảy

Một ưu điểm nổi bật của VA 525 là được tích hợp bộ ổn định dòng chảy ngay bên trong thân thiết bị. Nhờ đó không cần đoạn ống thẳng dài trước và sau lưu lượng kế, giảm không gian lắp đặt và đảm bảo độ chính xác ngay cả trong hệ thống có nhiều co, cút hoặc van gần vị trí lắp.

+ Độ chính xác cao

VA 525 có khả năng đo ổn định trên dải lưu lượng rộng, từ lưu lượng rất nhỏ đến lưu lượng lớn. Điều này đặc biệt hữu ích trong:

* Theo dõi tiêu thụ khí nén.

* Phát hiện rò rỉ.

* Giám sát tải của máy nén khí.

* Kiểm soát mức tiêu thụ theo từng dây chuyền.

+ Tích hợp màn hình màu TFT

Thiết bị được trang bị màn hình màu TFT giúp người dùng dễ dàng theo dõi:

* Lưu lượng tức thời.

* Tổng lưu lượng.

* Nhiệt độ khí.

* Áp suất (tùy phiên bản).

* Trạng thái hoạt động.

* Cảnh báo và thông số cài đặt.

Giao diện trực quan giúp việc cấu hình và vận hành trở nên đơn giản hơn.

+ Hỗ trợ nhiều giao thức truyền thông

VA 525 hỗ trợ đa dạng chuẩn truyền thông như: Modbus RTU (RS485), Modbus TCP (tùy chọn), Ethernet, M-Bus, Analog 4–20 mA, Ngõ ra xung (Pulse). Nhờ đó, thiết bị có thể kết nối dễ dàng với PLC, SCADA, HMI, BMI và các hệ thống quản lý năng lượng (EMS).

Thông số kỹ thuật của đồng hồ đo lưu lượng khí VA 525

Nguyên lý đo Thermal Mass Flow

Kiểu lắp Inline

Kích thước đường ống: Nhiều tùy chọn từ DN15 đến DN80

Môi chất: Khí nén và khí không ăn mòn

Áp suất làm việc: Lên đến 16 bar

Độ chính xác ±1,5% giá trị đo

Màn hình: TFT màu

Cấp bảo vệ IP65

Ngõ ra 4–20 mA, Pulse

Giao tiếp Modbus RTU, Ethernet, Modbus TCP (tùy chọn)

Kết nối ren G 1/4" tới G 2" hoặc ¼’’ tới ½’’NPT

Nguồn cấp 18–30 VDC

VA 525 có thể đo cá loại khí nén và khí nito

Ứng dụng của đồng hồ đo lưu lượng khí VA 525

Thiết bị được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

+ Hệ thống khí nén

Theo dõi lượng khí tiêu thụ của: Máy CNC, Máy cắt laser, Máy đóng gói, Robot tự động, Máy ép nhựa và Dây chuyền lắp ráp.

+ Ngành thực phẩm và đồ uống

VA 525 giúp giám sát lượng khí sử dụng trong hệ thống đóng chai, đóng gói, vận chuyển nguyên liệu bằng khí, hệ thống CIP.

+ Ngành dược phẩm

Thiết bị đáp ứng yêu cầu giám sát khí sạch trong phòng sạch, dây chuyền sản xuất thuốc, thiết bị chiết rót.

+ Ngành điện tử

Theo dõi lượng khí tiêu thụ của máy SMT, máy hàn tự động, robot công nghiệp.

+ Hệ thống quản lý năng lượng

VA 525 hỗ trợ các doanh nghiệp triển khai trong kiểm toán năng lượng, phân tích hiệu suất máy nén khí và theo dõi chi phí năng lượng theo từng khu vực sản xuất.

Kết luận

Đồng hồ đo lưu lượng khí CS Instruments VA 525 là giải pháp đo lưu lượng khí nén và khí công nghiệp hiện đại, đáp ứng yêu cầu về độ chính xác, độ tin cậy và khả năng tích hợp trong các hệ thống tự động hóa. Với thiết kế inline, công nghệ Thermal Mass, màn hình màu TFT và nhiều chuẩn truyền thông, VA 525 giúp doanh nghiệp kiểm soát tiêu thụ khí hiệu quả, phát hiện rò rỉ nhanh chóng và tối ưu chi phí năng lượng.

Cần hỗ trợ tư vấn vui lòng liên hệ Mr Hoàng: 0919 914 138
