Lắp Cảm Biến Lưu Lượng Insertion Không Dừng Máy Nén
Hướng dẫn lắp cảm biến lưu lượng dạng insertion dưới áp suất qua van bi 1/2" (không dừng máy nén)
Lắp cảm biến lưu lượng không dừng máy là lý do chính khiến nhiều nhà máy chọn dạng insertion thay vì dạng inline. Nhưng cụm “không dừng máy nén” cần hiểu đúng là cảm biến có thể lắp và tháo khi đường ống đang có áp, còn việc tạo điểm đo ban đầu thì có điều kiện riêng. Bài viết này sẽ hướng dẫn các bước lắp cảm biến lưu lượng dạng insertion vào hệ thống mà không cần phỉa dừng máy nén cho dòng sản phẩm đo lưu lượng khí hãng CS Instruments.
Nếu chưa rõ khác biệt giữa insertion và inline, xem trước bài cảm biến insertion và inline.
Chuẩn bị trước khi lắp
Dụng cụ và phụ kiện: van bi 1/2" chịu áp phù hợp, đai khoan nóng hoặc cổ hàn nếu chưa có điểm đo, bộ khoan chuyên dụng (drilling jig), chìa định vị (positioning key) đi kèm VA 550, keo hoặc vật liệu làm kín phù hợp với môi chất, cờ lê có thang lực.
Với áp suất vận hành trên 10 bar yêu cầu thêm hai thứ: gioăng đàn hồi có lõi kim loại và thiết bị an toàn chống áp cao (high-pressure protection
Kiểm tra phụ kiện: vòng chặn (circlip) trên đầu cảm biến phải nguyên vẹn và lắp đúng vị trí. Đây là chi tiết giữ que cảm biến không bị áp suất đẩy ra khi tháo.

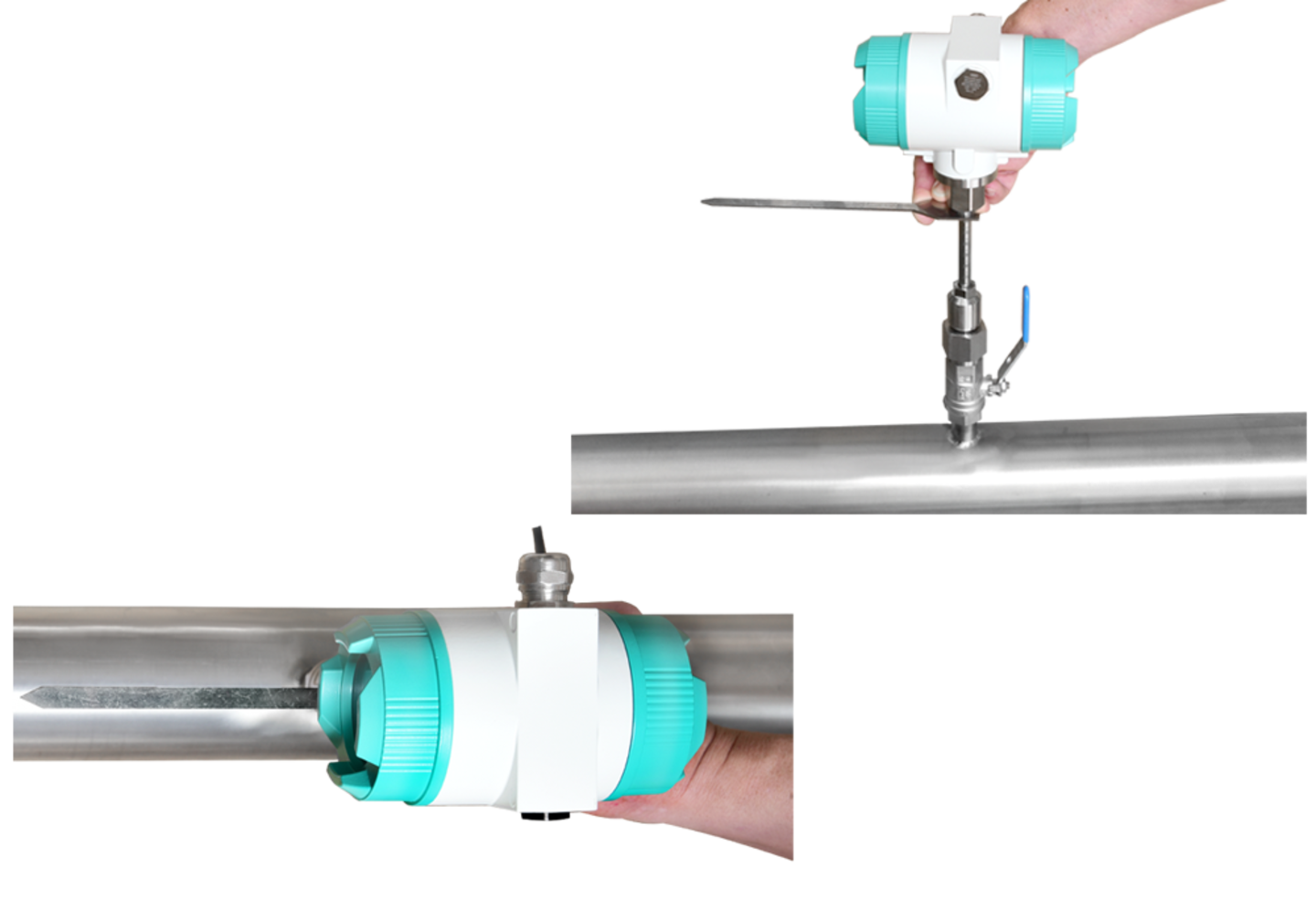

Cảm biến lưu lượng khí VA550 dễ dàng qua van bi 1/2''
Các bước lắp cảm biến
Bước 1: Đóng van bi
Toàn bộ thao tác gắn cảm biến vào van bi thực hiện khi van đang đóng.
Bước 2: Lắp đai nối
Trượt đai nối (connecting nut) vào hết trên que cảm biến, cẩn thận để không làm hỏng vòng chặn và đầu đo.
Bước 3: bôi vật liệu làm kín lên ren lắp rồi vặn cảm biến vào van bi cho kín áp (đầu lục giác 32 mm).
Bước 4: siết đai nối với lực 25–30 Nm. Lúc này que cảm biến chưa được cố định, còn trượt được để chỉnh độ sâu.
Bước 5: Chỉnh độ sâu và vị trí
Đẩy que cảm biến về phía tâm ống, điểm đo đặt đúng giữa ống. Độ sâu cắm theo công thức của hãng:
Độ sâu cắm = X + Y, trong đó X = 0,5 × đường kính ngoài ống (OD), Y = chiều dài cụm van bi.
Ví dụ minh họa: ống DN 80 có đường kính ngoài 88,9 mm thì X = 44,45 mm. Nếu cụm van bi và cổ ren dài 70 mm (lấy số đo thực tế của bạn), độ sâu cắm khoảng 114,5 mm. Que cảm biến có thước khắc độ sâu để căn đúng.
Bước 6: Căn hướng
Điểm tham chiếu là mũi chìa định vị. Độ lệch góc cho phép tối đa ±2° và mũi tên chỉ chiều dòng chảy trên thiết bị phải trùng với chiều khí thực tế. Nếu căn không chính xác thì sẽ dẫn tới sai số.
Bước 7: siết ống kẹp (clamping sleeve, đầu lục giác 17 mm) với lực 25–30 Nm. Khi siết không để que cảm biến xoay lệch, nếu lệch thì kiểm tra lại độ sâu và hướng.
Bước 8: xoay thân thiết bị về hướng dễ đọc màn hình (tối đa 300°), nới lỏng đai ốc rồi siết lại với lực 15 Nm.
Bước 9: Thử kín
Kiểm tra kín áp sau khi lắp và đảm bảo đường ống sạch sau thi công.
An toàn khi lắp dưới áp suất
Ở áp suất trên 16 bar, nguy cơ chấn thương do khí thoát đột ngột tăng cao và ngay cả áp suất chỉ 2–3 bar vẫn có nguy cơ nếu khí rò rỉ mất kiểm soát. Các quy tắc cụ thể:
Đứng bên cạnh, không đứng ngay phía trên thiết bị khi lắp hoặc tháo. Giữ thân thiết bị bằng tay trong suốt thao tác. Mở van từ từ để tránh va đập áp. Dùng vật tư chịu áp và dụng cụ còn tốt. Siết lại mọi đầu nối trước khi cấp áp. Kiểm tra kín toàn bộ sau khi hoàn tất.
Công việc này chỉ nên giao cho người có chuyên môn đo lường, điều khiển và khí nén, đúng như yêu cầu.
Sau khi lắp: hiệu chỉnh điểm 0 và cài đặt
Cần phải chỉnh điểm 0 ở đầu mỗi lần đo để đạt độ chính xác yêu cầu với điều kiện hệ thống đang có áp suất nhưng không có lưu lượng. Cách thực tế là đóng van chặn phía sau điểm đo, giữ áp, chạy chức năng Autozero trên thiết bị. Vì sao điểm 0 hay bị bỏ qua và gây sai số, xem bài 7 nguyên nhân khiến đồng hồ sai số.
Bước tiếp theo là nhập đường kính trong của ống. Giá trị mặc định ra từ nhà máy là 53,1 mm, nếu quên đổi thì số liệu sai ngay. Chọn thêm điều kiện chuẩn tham chiếu, xem Nm³/h và m³/h khác nhau thế nào.
Một mẹo cho ứng dụng đo ngay sau máy nén (dòng khí dạng xung) là đặt bộ lọc tín hiệu ở chế độ Slow (chậm), còn Normal cho đo thông thường và Fast cho thay đổi nhanh. Đo ngay sau máy nén còn cần cân nhắc dùng VD 500 vì khí ở đó còn ẩm.
Câu hỏi thường gặp

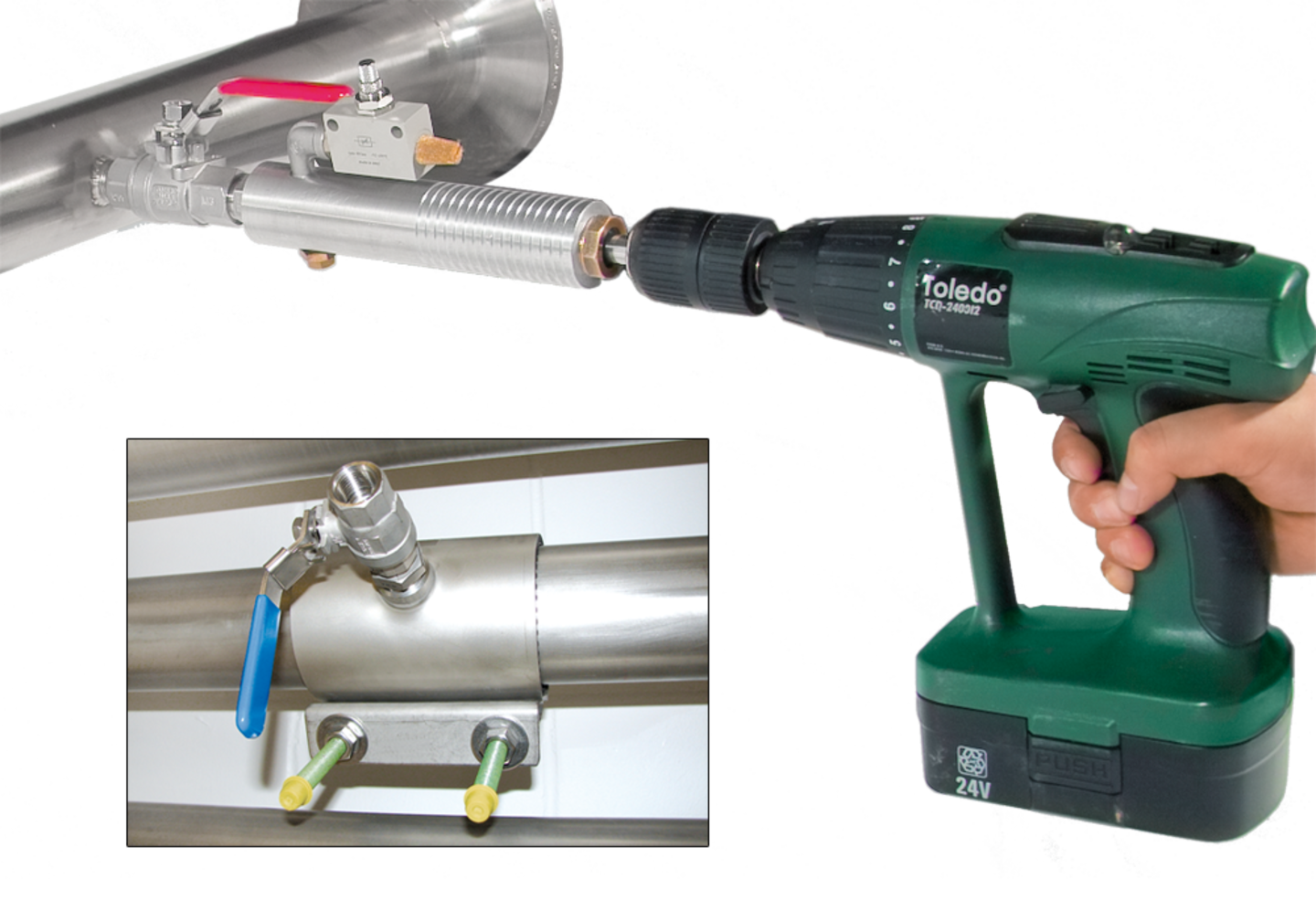

Lắp VA 550 có cần dừng máy nén không? Không, nếu điểm đo (van bi 1/2") đã có sẵn: cảm biến lắp qua van bi dưới áp suất. Nếu chưa có điểm đo và không thể xả áp, cần đai khoan nóng với bộ khoan chuyên dụng, hoặc liên hệ dịch vụ của hãng.
Bao nhiêu bar thì phải dùng thiết bị chống áp cao? Yêu cầu khi áp suất vận hành trên 10 bar, khuyến nghị dùng trong dải 10–100 bar.
Que cảm biến cắm sai độ sâu thì ảnh hưởng ra sao? Đầu đo lệch khỏi tâm ống sẽ đo vận tốc không đại diện cho toàn tiết diện, dẫn tới sai số. Dùng thước khắc độ sâu và chìa định vị để căn.
Có cần đoạn ống thẳng khi lắp insertion không? Có, theo cùng bảng với đồng hồ inline. Xem bảng tra ở bài đoạn ống thẳng lắp cảm biến lưu lượng.
Xem toàn bộ dòng đồng hồ đo lưu lượng khí nén CS Instruments hoặc gọi 0919 914 138 – Mr Hoàng để được hỗ trợ khảo sát và lắp đặt tại nhà máy.
