VA 521 Và VA 525: Đồng Hồ Lưu Lượng Compact Cho Từng Máy

VA 521 và VA 525: giải pháp đo lưu lượng compact cho từng nhánh máy tiêu thụ khí nén

Khi cần giám sát tiêu thụ khí nén không chỉ ở đường ống chính mà tới từng máy, từng dây chuyền riêng lẻ, dùng VA 520 cỡ lớn cho mọi điểm đo sẽ lãng phí cả về chi phí lẫn không gian lắp đặt. VA 521 và VA 525 là hai model compact của CS Instruments thiết kế riêng cho mục đích này.

VA 521 và VA 525 giải quyết vấn đề gì

Nhà máy muốn biết chính xác máy nào, dây chuyền nào tiêu thụ bao nhiêu khí nén, không chỉ dừng ở con số tổng toàn nhà máy mà cần lắp nhiều điểm đo nhỏ thay vì một điểm đo lớn duy nhất. Hai model này cho phép xây dựng mạng lưới giám sát nhiều điểm với chi phí mỗi điểm đo thấp hơn nhiều so với dùng đồng hồ cỡ lớn, đúng theo yêu cầu phân bổ chi phí năng lượng tới từng bộ phận.

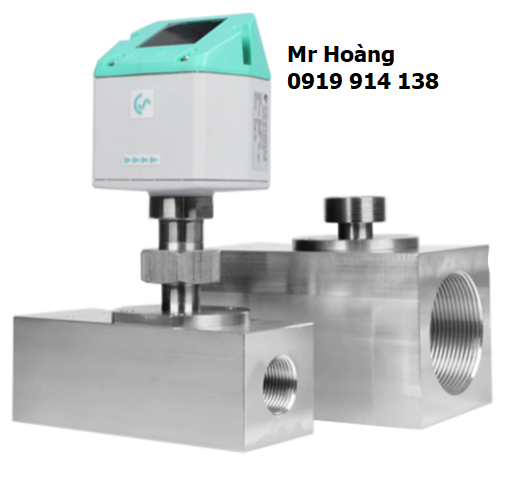

Đồng hồ đo lưu lượng khí VA 521

Nguyên lý hoạt động

VA 521 và VA 525 có cùng nguyên lý nhiệt khối như các model khác trong dòng VA - xem giải thích đầy đủ trong bài 3 nguyên lý đo lưu lượng khí nén. Cả hai đều là dạng inline compact, lắp trực tiếp vào đường ống nhỏ bằng kết nối ren.

Bảng thông số kỹ thuật

Lắp ở đâu trong hệ thống khí nén

Cả hai phù hợp cho nhánh rẽ cấp khí tới từng máy, từng trạm làm việc hoặc từng dây chuyền sản xuất riêng lẻ - nơi đường ống đã thu nhỏ xuống dưới DN 50. VA 521 chịu áp suất và nhiệt độ cao hơn, phù hợp hơn cho môi trường có dao động áp suất lớn trong khi đó VA 525 có ren nhỏ nhất trong dòng (¼") phù hợp cho không gian lắp đặt rất hạn chế. Với đường ống chính, nên dùng VA 520 thay vì hai model compact này.

Xây dựng mạng lưới giám sát nhiều điểm đo với VA 521/VA 525

Giá trị thực sự của hai model compact này không nằm ở từng thiết bị riêng lẻ mà ở khả năng triển khai hàng loạt lắp 5, 10, thậm chí vài chục điểm đo trên toàn nhà máy với chi phí mỗi điểm thấp hơn đáng kể so với dùng VA 520 cho mọi vị trí. Đây là mô hình phổ biến trong các dự án quản lý năng lượng khí nén bài bản: mỗi dây chuyền, mỗi phân xưởng có một điểm đo riêng, dữ liệu gom về một hệ thống giám sát trung tâm qua Modbus RTU hoặc Ethernet.

Khi triển khai theo mô hình nhiều điểm đo, có ba việc cần tính toán trước khi đặt hàng.

- Thứ nhất, thống nhất một chuẩn tín hiệu ra cho toàn bộ hệ thống (ví dụ toàn bộ dùng Modbus RTU) để tránh phải dùng nhiều loại bộ chuyển đổi tín hiệu khác nhau.

- Thứ hai, lên danh sách địa chỉ Modbus (slave ID) cho từng thiết bị ngay từ khi đặt hàng, tránh trùng lặp gây xung đột khi đưa vào vận hành.

- Thứ ba, cân nhắc độ dài cáp tín hiệu từ mỗi điểm đo về tủ điều khiển trung tâm, với khoảng cách xa trên 100m, nên dùng chuẩn RS485 thay vì tín hiệu analog 4–20mA để tránh suy hao.

Với dự án lắp từ 5 điểm đo compact trở lên, HT Việt Nam có thể hỗ trợ cấu hình sẵn địa chỉ Modbus theo sơ đồ nhà máy trước khi giao hàng, giúp rút ngắn thời gian lắp đặt tại công trình.

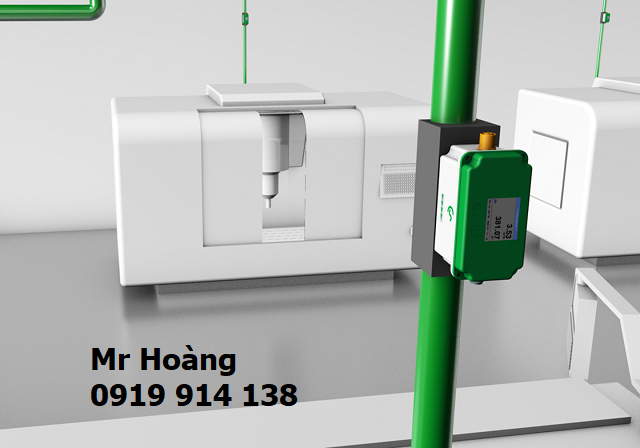

Đồng hồ đo lưu lượng khí VA 525

So sánh nhanh với model cùng dòng

Câu hỏi thường gặp

Nên chọn VA 521 hay VA 525 cho đường ống nhánh nhỏ? Nếu đường ống từ ½" trở lên và cần áp suất/nhiệt độ làm việc cao hơn, chọn VA 521. Nếu ống rất nhỏ (¼"–⅜") và áp suất, nhiệt độ vận hành không cao thì VA 525 tiết kiệm chi phí hơn.

Lắp nhiều điểm đo compact có cần phần mềm quản lý riêng không? Có thể gom tín hiệu từ nhiều thiết bị về cùng hệ thống SCADA hoặc phần mềm quản lý năng lượng qua giao thức Modbus, tùy theo nhu cầu giám sát tập trung của nhà máy.

Độ chính xác của dòng compact có kém hơn VA 520 không? Về bản chất nguyên lý đo, độ chính xác tương đương; khác biệt chủ yếu nằm ở dải đo và giới hạn áp suất, nhiệt độ phù hợp với ứng dụng nhỏ hơn.

Xem toàn bộ dòng đồng hồ đo lưu lượng khí nén CS Instruments, gửi số lượng điểm đo cần lắp để được tư vấn phương án và báo giá.
