CS Instruments VA 550: Đồng Hồ Lưu Lượng Chuẩn ATEX/IECEx

CS Instruments VA 550: cảm biến nhiệt khối chuẩn ATEX/IECEx cho vùng nguy hiểm và khí gas

VA 550 là model đồng hồ đo lưu lượng khí dạng cảm biến insertion cao cấp nhất trong dòng VA của CS Instruments, model này lắp được dưới áp suất qua van bi 1/2" mà không cần dừng máy nén đồng thời có bản đạt chuẩn ATEX/IECEx cho khu vực có nguy cơ cháy nổ và chuẩn DVGW cho ứng dụng đo khí tự nhiên.

VA 550 giải quyết vấn đề gì

Hai nhóm nhà máy thường tìm tới VA 550 là: nhóm cần lắp điểm đo mới trên hệ thống đang chạy liên tục, không có khung giờ dừng máy để thi công dạng inline và nhóm cần đo lưu lượng tại khu vực phân loại là vùng nguy hiểm (kho hóa chất, khu xử lý dung môi, trạm khí gas) - nơi bắt buộc thiết bị phải có chứng chỉ phòng nổ mới được phép lắp đặt theo quy định an toàn.

Nguyên lý hoạt động của VA 550

Cùng nguyên lý nhiệt khối như VA 520 (xem phân tích đầy đủ trong bài 3 nguyên lý đo lưu lượng khí nén). Khác biệt chính nằm ở kiểu lắp: VA 550 dùng phương pháp insertion, cắm que cảm biến qua van bi vào giữa dòng chảy, không cần cắt ống. Cách lắp này và so sánh với kiểu inline được giải thích chi tiết trong bài cảm biến dạng insertion và dạng inline.

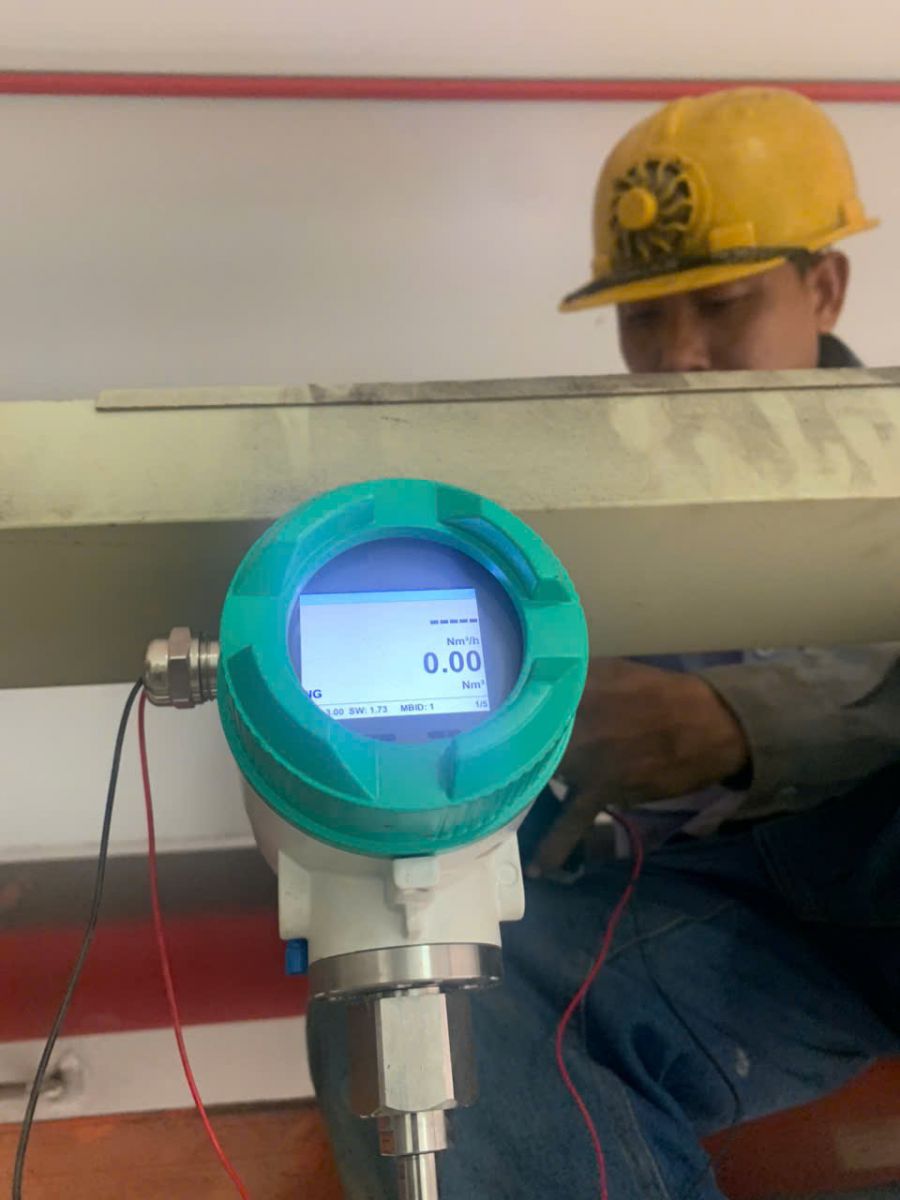

Ảnh lắp đặt thực tế VA 550 tại nhà máy Fusheng

Thông số kỹ thuật của đồng hồ đo lưu lượng khí VA 550

Nguyên lý: Nhiệt khối (calorimetric)

Kiểu lắp: Insertion, qua van bi ½", đường kính ống ¾"–40" (DN20–2000)

Dải đo: Vận tốc 0,1–224 m/s

Áp suất làm việc tối đa: 50 bar (bản đặc biệt tới 100 bar)

Nhiệt độ môi chất: −40°C đến +180°C (bản ATEX giới hạn tới +120°C)

Tín hiệu ra 4–20 mA, xung, Modbus RTU/RS485

Chứng chỉ ATEX II 2G/2D, IECEx, DVGW

Môi chất đo được: Khí nén, khí tự nhiên, biogas, N₂, O₂, CO₂...

Lắp ở đâu trong hệ thống khí nén

VA 550 phù hợp cho đường ống lớn (trên DN 80) không thể dừng để lắp dạng inline, khu vực ngoài trời hoặc trạm khí nén trung tâm và bắt buộc dùng cho mọi vị trí lắp đặt nằm trong vùng phân loại nguy hiểm theo quy định phòng cháy nổ. Với ống nhỏ dưới DN 80 và không yêu cầu chứng chỉ ATEX, nên cân nhắc VA 520 dạng inline để có độ chính xác cao hơn với chi phí hợp lý hơn.

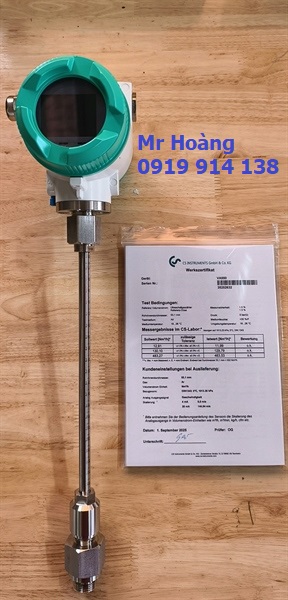

Ảnh thực tế đồng hồ đo lưu lượng khí VA 550

Quy trình lắp đặt VA 550 dưới áp suất

Vì đây là lý do chính khiến khách hàng chọn VA 550 thay vì dạng inline, quy trình lắp đặt đáng được nói rõ. Trước tiên, xác định vị trí lắp đảm bảo đủ đoạn ống thẳng theo khuyến nghị, sau đó hàn cổ ren vào đường ống - bước này vẫn cần dừng áp tạm thời vì liên quan đến hàn, không thể thực hiện khi đường ống đang có áp suất.

Sau khi cổ ren và van bi đã lắp xong và nguội hẳn, các bước còn lại mới thực hiện được dưới áp suất: dùng bộ khoan chuyên dụng khoan lỗ qua van bi (lúc này van vẫn đóng, áp suất trong ống không ảnh hưởng), sau đó gắn bộ chống áp cao, mở van bi và từ từ đẩy que cảm biến vào đúng độ sâu đã đánh dấu theo thước khắc trên thân que. Toàn bộ bước này thường mất 20–40 phút tùy đường kính ống, không cần dừng sản xuất.

Điểm cần đặc biệt chú ý: với đường ống trên DN 300 hoặc áp suất vận hành trên 10 bar, bắt buộc phải dùng bộ chống áp cao đạt chuẩn tương ứng - bỏ qua bước này là nguyên nhân phổ biến nhất gây tai nạn lao động khi lắp cảm biến insertion vì lực đẩy ngược từ áp suất trong ống đủ mạnh để bắn que cảm biến ra ngoài nếu không có thiết bị bảo hộ đúng chuẩn.

So sánh nhanh với model cùng dòng

Phụ kiện đi kèm

Bộ phụ kiện insertion đầy đủ gồm: van bi ½" chịu áp lực tương ứng, đai khoan nóng nếu đường ống hiện có chưa có điểm lắp sẵn, bộ khoan chuyên dụng để tạo lỗ khi hệ thống đang có áp suất và bộ chống áp cao - thiết bị an toàn bắt buộc khi lắp hoặc tháo cảm biến dưới áp suất, tránh que cảm biến bị đẩy bật ra ngoài.

Câu hỏi thường gặp

VA 550 lắp có cần dừng sản xuất không? Không, đây chính là ưu điểm chính của kiểu insertion lắp qua van bi dưới áp suất, không cần dừng máy nén hay dừng dây chuyền.

Vùng nào bắt buộc phải dùng thiết bị đạt chuẩn ATEX? Khu vực được phân loại theo quy định an toàn phòng cháy nổ là vùng nguy hiểm (ví dụ kho hóa chất, khu xử lý dung môi dễ cháy), cần xác nhận với bộ phận an toàn của nhà máy về phân loại vùng cụ thể trước khi chọn thiết bị.

Chứng chỉ DVGW dùng để làm gì? DVGW là chứng chỉ của Đức cho thiết bị đo khí gas/khí tự nhiên, cần thiết nếu nhà máy đo lưu lượng khí đốt công nghiệp chứ không chỉ khí nén thông thường.

Xem toàn bộ dòng đồng hồ đo lưu lượng khí nén CS Instruments, gửi thông tin khu vực lắp đặt để được tư vấn đúng chứng chỉ cần thiết.
