CS Instruments VA 570: Đồng Hồ Lưu Lượng Chống Nổ Chuẩn DVGW

VA 570 là model kết hợp ưu điểm độ chính xác cao của dạng inline có đoạn ống đo tích hợp cùng chứng chỉ ATEX/DVGW vốn chỉ thường thấy ở dòng insertion như VA 550. Đây là lựa chọn thích hợp cho đường ống vừa (DN 15–DN80) cần cả độ chính xác lẫn chứng chỉ an toàn phòng nổ.

VA 570 giải quyết vấn đề gì

Một số nhà máy gặp tình huống khó chọn khi cần chứng chỉ ATEX vì vị trí lắp thuộc vùng nguy hiểm nhưng đường ống không quá lớn (dưới DN 80) nên dùng insertion như VA 550 sẽ không tối ưu về độ chính xác, trong khi vẫn có thể sắp xếp dừng hệ thống để lắp dạng inline. VA 570 sinh ra để đáp ứng hoàn hảo cho các trường hợp này.

Nguyên lý hoạt động của đồng hồ đo lưu lượng khí VA 570

Nguyên lý hoạt động của VA 570 là nguyên lý nhiệt khối, tương tự VA 520 và VA 550 - xem phân tích đầy đủ trong bài 3 nguyên lý đo lưu lượng khí nén: nhiệt khối, chênh áp, xoáy Vortex. Điểm khác biệt của VA 570 so với VA 520 là đoạn ống đo được thiết kế riêng để tương thích với các yêu cầu kỹ thuật của chứng chỉ ATEX và DVGW.

Thông số kỹ thuật của đồng hồ đo lưu lượng khí VA 570

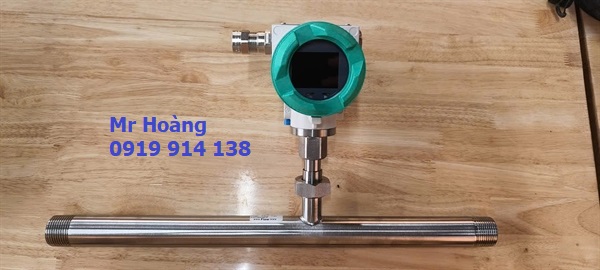

Đồng hồ đo lưu lượng khí VA 570 dạng nối ren

Nguyên lý: Nhiệt khối (calorimetric)

Kiểu lắp: Inline, có đoạn ống đo tích hợp, DN15–DN80

Dải đo: Vận tốc tới 224 m/s

Áp suất làm việc tối đa: 16 bar (bản đặc biệt tới 40 bar)

Nhiệt độ môi chất: Tới +180°C (bản ATEX giới hạn tới +120°C)

Tín hiệu ra: 4–20 mA, xung, Modbus RTU/RS485

Chứng chỉ: ATEX II 2G/2D, IECEx, DVGW

Môi chất đo được: Khí nén, khí tự nhiên, biogas, N₂

Vì sao VA 570 có cả đoạn ống đo lẫn chứng chỉ ATEX

Phần lớn thiết bị inline trên thị trường không có bản đạt chuẩn ATEX vì thiết kế đoạn ống đo tích hợp thường đi kèm cấu trúc điện tử phức tạp hơn, khó đạt chứng chỉ phòng nổ hơn so với dạng insertion vốn chỉ có một que cảm biến đơn giản cắm vào dòng khí. VA 570 là một trong số ít model inline của CS Instruments vượt qua được yêu cầu này nhờ thiết kế mạch điện tử tách biệt khỏi phần đầu dò tiếp xúc trực tiếp với môi chất.

Điều này có ý nghĩa thực tế: nhà máy không phải đánh đổi giữa độ chính xác (ưu điểm của inline) và an toàn phòng nổ (thường chỉ có ở insertion như VA 550). Tuy nhiên, đánh đổi vẫn tồn tại ở một khía cạnh khác, dải đường kính ống của VA 570 giới hạn ở DN15– DN80 trong khi VA 550 insertion phủ được tới DN 2000. Với đường ống lớn hơn DN 80 cần chứng chỉ ATEX thì VA 550 vẫn là lựa chọn duy nhất khả thi.

Khi đặt hàng VA 570, cần xác định rõ nhóm khí và nhiệt độ của khu vực lắp đặt theo hồ sơ phân loại vùng nguy hiểm của nhà máy để chọn đúng phiên bản chứng chỉ tương ứng.

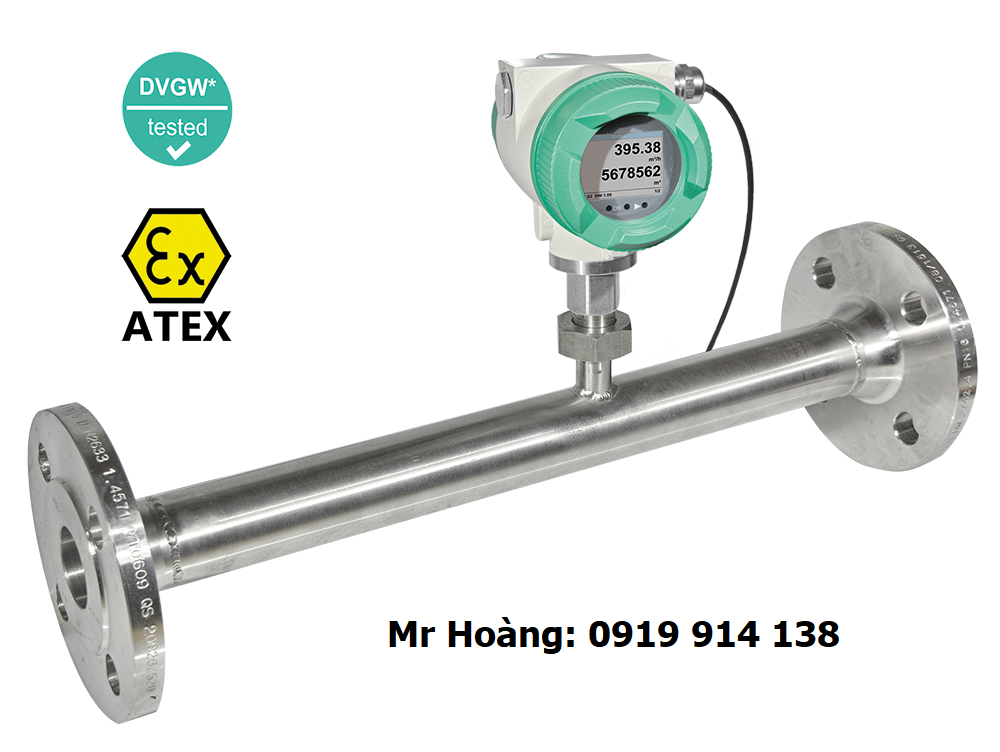

Đồng hồ đo lưu lượng khí VA 570 đạt chứng chỉ ATEX

Lắp VA 570 ở đâu trong hệ thống khí nén

VA 570 phù hợp cho đường ống DN 15 – DN80 nằm trong khu vực phân loại là vùng nguy hiểm, đặc biệt khi cần đo khí tự nhiên hoặc biogas có chứng chỉ DVGW. Với đường ống cùng kích thước nhưng không yêu cầu chứng chỉ ATEX, VA 520 là lựa chọn kinh tế hơn.

So sánh nhanh với model cùng dòng

Phụ kiện đi kèm

Vì là dạng inline có sẵn đoạn ống đo, VA 570 cần bộ mặt bích hoặc ren kết nối tương thích tiêu chuẩn đường ống hiện có, gioăng chịu nhiệt phù hợp môi chất lên tới 180°C và cáp tín hiệu đạt chuẩn chống cháy nổ tương ứng khi lắp trong vùng ATEX.

Câu hỏi thường gặp

Vì sao VA 570 có giới hạn nhiệt độ thấp hơn ở bản ATEX (120°C) so với bản thường (180°C)? Đây là giới hạn an toàn theo tiêu chuẩn chứng chỉ ATEX nhằm đảm bảo nhiệt độ bề mặt thiết bị không vượt ngưỡng gây nguy cơ cháy nổ trong môi trường có khí dễ cháy.

VA 570 và VA 550 cái nào phù hợp hơn cho đường ống DN 50? Với DN 50, nếu có thể dừng hệ thống để lắp thì VA 570 cho độ chính xác cao hơn nhờ đoạn ống đo chuẩn hóa sẵn. Xem thêm insertion và inline khác nhau thế nào để cân nhắc kỹ hơn.

Chứng chỉ DVGW có bắt buộc cho mọi ứng dụng đo khí nén không? Không, DVGW chỉ cần thiết khi đo khí tự nhiên hoặc biogas theo quy định của Đức - với khí nén công nghiệp thông thường không bắt buộc chứng chỉ này.

Xem toàn bộ dòng đồng hồ đo lưu lượng khí nén CS Instruments hoặc gửi yêu cầu tư vấn chứng chỉ phù hợp với khu vực lắp đặt của bạn.
