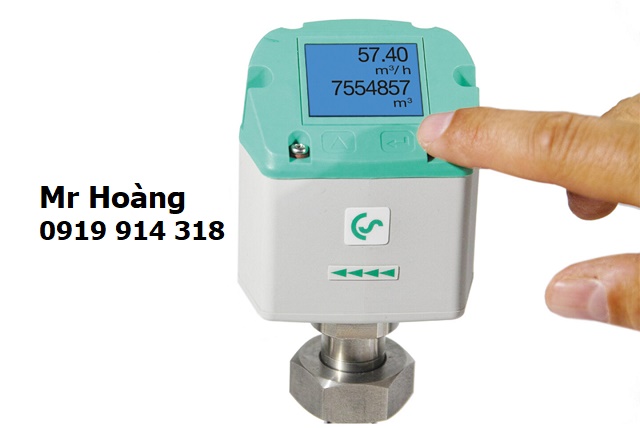

Đồng hồ đo lưu lượng khí CS Instruments VD 500

Đồng hồ đo lưu lượng khí CS Instruments VD 500 là gì?

Trong các hệ thống khí nén công nghiệp, việc đo lưu lượng ngay sau máy nén là yêu cầu quan trọng để đánh giá hiệu suất máy nén, tính toán FAD (Free Air Delivery) và kiểm soát mức tiêu thụ năng lượng. Tuy nhiên, tại vị trí này khí nén thường có nhiệt độ cao và vẫn còn chứa hơi ẩm khiến các lưu lượng kế thông thường khó hoạt động chính xác.

Đồng hồ đo lưu lượng khí CS Instruments VD 500 là cảm biến đo lưu lượng chuyên dụng được phát triển bởi hãng CS Instruments (Đức) dành riêng cho khí nén ẩm và nhiệt độ cao. Thiết bị có thể lắp trực tiếp sau máy nén khí, đo đồng thời lưu lượng, tổng lưu lượng tiêu thụ, nhiệt độ và áp suất, giúp doanh nghiệp đánh giá hiệu quả hoạt động của hệ thống khí nén và tối ưu chi phí năng lượng.

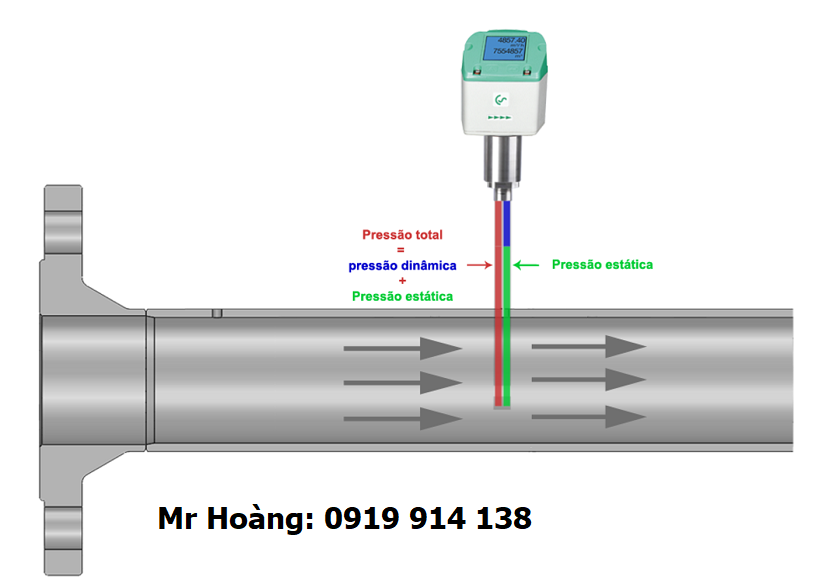

Nguyên lý hoạt động của đồng hồ đo lưu lượng khí VD 500

Khác với dòng VA sử dụng công nghệ Thermal Mass Flow, VD 500 hoạt động theo nguyên lý đo chênh áp (Differential Pressure). Cảm biến đo áp suất động tại đầu dò kết hợp với việc đo nhiệt độ và áp suất tuyệt đối để tính toán chính xác vận tốc và lưu lượng khí theo đường kính ống đã khai báo. Nhờ nguyên lý này, thiết bị vẫn duy trì độ chính xác cao trong môi trường có nhiệt độ lớn và lưu lượng rất cao.

Ưu điểm nổi bật của đồng hồ đo lưu lượng khí CS Instruments VD 500

Đồng hồ đo lưu lượng khí CS Instruments VD 500 có những ưu điểm nổi bật sau:

+ Đo trực tiếp sau máy nén khí

VD 500 được thiết kế chuyên biệt để lắp đặt ngay sau máy nén, nơi khí nén vẫn còn nóng và chứa hơi nước. Đây là vị trí lý tưởng để đánh giá lưu lượng thực tế của máy nén, giúp phân tích hiệu suất máy nén, thực hiện phép đo FAD và theo dõi công suất cung cấp của hệ thống.

+ Làm việc ở nhiệt độ lên tới 180°C

Một trong những ưu điểm nổi bật nhất của VD 500 là khả năng đo trong môi trường có nhiệt độ cao. Thiết bị có thể hoạt động với nhiệt độ môi chất từ -30°C đến +180°C, phù hợp với khí nén chưa qua bộ làm mát hoặc ngay sau bộ tách nước hoạt động hiệu quả.

+ Đo lưu lượng rất lớn

VD 500 được thiết kế cho các hệ thống đường ống có kích thước từ DN20 đến DN600, đáp ứng các ứng dụng có lưu lượng lớn trong nhà máy công nghiệp. Đặc biệt, cảm biến có khả năng đo từ vận tốc rất thấp khoảng 2 m/s giúp bao phủ cả dải hoạt động của các máy nén biến tần (VSD).

+ Lắp đặt dưới áp lực

Thiết bị được lắp thông qua van bi 1/2 inch, cho phép lắp đặt khi hệ thống vẫn đang vận hành mà không cần dừng sản xuất, giúp tiết kiệm thời gian bảo trì và giảm chi phí vận hành.

+ Đo nhiều thông số cùng lúc

Ngoài lưu lượng tức thời, VD 500 còn hiển thị: Lưu lượng tức thời, Tổng lưu lượng tiêu thụ, Nhiệt độ khí và Áp suất khí. Điều này giúp doanh nghiệp có đầy đủ dữ liệu để đánh giá hiệu suất toàn bộ hệ thống khí nén.

Thông số kỹ thuật chính của đồng hồ đo lưu lượng khí VD 500

Đồng hồ lưu lượng khí VD 500 hoạt động theo nguyên lý đo Chênh áp (Differential Pressure)

Hiển thị Màn hình tích hợp

Môi chất Khí nén và khí không ăn mòn

Kích thước đường ống DN20 đến DN600

Dải nhiệt độ môi chất -30°C đến +180°C

Áp suất làm việc Đến 30 bar(g)

Độ chính xác ±1,5% giá trị đo

Ngõ ra 4–20 mA, Pulse

Giao tiếp Modbus RTU (RS485)

Tùy chọn Modbus TCP, Ethernet (PoE), M-Bus

Ứng dụng của đồng hồ đo lưu lượng khí VD 500

Đồng hồ đo lưu lượng khí CS Instruments VD 500 được ứng dụng trong nhiều lĩnh vực:

+ Đánh giá công suất máy nén khí (FAD)

Đo chính xác lưu lượng khí đầu ra của máy nén để xác định khả năng cung cấp khí thực tế.

+ Kiểm toán năng lượng

Thu thập dữ liệu tiêu thụ khí phục vụ các chương trình tiết kiệm năng lượng và triển khai ISO 50001.

+ Giám sát hệ thống khí nén

Theo dõi lưu lượng liên tục để phát hiện sự suy giảm hiệu suất hoặc bất thường trong hệ thống.

+ Nhà máy công nghiệp

Phù hợp với các ngành: Thực phẩm và đồ uống, Dược phẩm, Điện tử, Xi măng, Hóa chất, Luyện kim, Ô tô và Cơ khí chế tạo.

Lợi ích khi sử dụng đồng hồ lưu lượng CS Instruments VD 500

+ Kiểm soát hiệu suất máy nén

Thiết bị giúp xác định chính xác lưu lượng đầu ra của máy nén, từ đó đánh giá khả năng làm việc và phát hiện tình trạng suy giảm hiệu suất theo thời gian.

+ Tiết kiệm năng lượng

Thông qua việc giám sát lưu lượng và tổng lượng khí tiêu thụ, doanh nghiệp có thể tối ưu chế độ vận hành máy nén và giảm chi phí điện năng.

+ Hỗ trợ kiểm toán khí nén

VD 500 là thiết bị lý tưởng cho các dự án giúp đánh giá hiệu suất máy nén, phân tích FAD, kiểm toán hệ thống khí nén và xây dựng chương trình tiết kiệm năng lượng.

+ Tích hợp hệ thống tự động hóa

Thiết bị hỗ trợ PLC, SCADA, HMI, BMS và Hệ thống quản lý năng lượng (EMS) thông qua các chuẩn truyền thông công nghiệp như Modbus RTU và các tùy chọn Modbus TCP, Ethernet hoặc M-Bus.

Kết luận

Đồng hồ đo lưu lượng khí CS Instruments VD 500 là giải pháp chuyên dụng để đo lưu lượng khí nén ẩm và nhiệt độ cao ngay sau máy nén khí. Với nguyên lý đo chênh áp, khả năng làm việc đến 180°C, hỗ trợ đường ống DN20–DN600 và nhiều giao thức truyền thông công nghiệp, VD 500 giúp doanh nghiệp đánh giá chính xác công suất máy nén, thực hiện phân tích FAD, kiểm toán năng lượng và tối ưu hiệu quả vận hành hệ thống khí nén.

Đây là lựa chọn phù hợp cho các nhà máy mong muốn nâng cao hiệu suất sản xuất, giảm chi phí năng lượng và xây dựng hệ thống quản lý khí nén hiện đại.
