Đồng Hồ Đo Lưu Lượng Khí CS Instruments VD 520

Đồng Hồ Đo Lưu Lượng Khí CS Instruments VD 520 – Đo Lưu Lượng Bằng Công Nghệ Chênh Áp

Trong các hệ thống khí nén và khí công nghiệp hiện đại, việc đo lưu lượng chính xác là yếu tố quan trọng giúp doanh nghiệp kiểm soát tiêu thụ năng lượng, tối ưu hóa quy trình sản xuất và đánh giá hiệu suất vận hành. Đồng hồ đo lưu lượng khí CS Instruments VD 520 là lưu lượng kế dạng Inline sử dụng công nghệ đo chênh áp (Differential Pressure), được thiết kế chuyên dụng để đo lưu lượng khí nén ẩm, khí kỹ thuật và nhiều loại khí công nghiệp khác.

Được phát triển bởi hãng CS Instruments (Đức), VD 520 có thiết kế nhỏ gọn, tích hợp đo lưu lượng, tổng lưu lượng, nhiệt độ và áp suất trong cùng một thiết bị. Đây là giải pháp lý tưởng cho các hệ thống khí nén yêu cầu độ chính xác cao, dải đo rộng và khả năng tích hợp vào hệ thống tự động hóa.

Nguyên lý hoạt động của đồng hồ đo lưu lượng khí CS Instruments VD 520

Khác với dòng VA sử dụng công nghệ Thermal Mass Flow, VD 520 hoạt động theo nguyên lý đo chênh áp (Differential Pressure).

Thiết bị sử dụng ống Pitot trung bình (Averaging Pitot Tube) kết hợp với cảm biến chênh áp có độ nhạy cao để xác định vận tốc dòng khí. Đồng thời, cảm biến tích hợp đo nhiệt độ và áp suất tuyệt đối, từ đó tự động tính toán mật độ khí và lưu lượng thực tế.

Nhờ tích hợp bù áp suất và nhiệt độ ngay trong thiết bị, VD 520 không cần bộ Volume Corrector bên ngoài, giúp giảm chi phí đầu tư và đơn giản hóa quá trình lắp đặt.

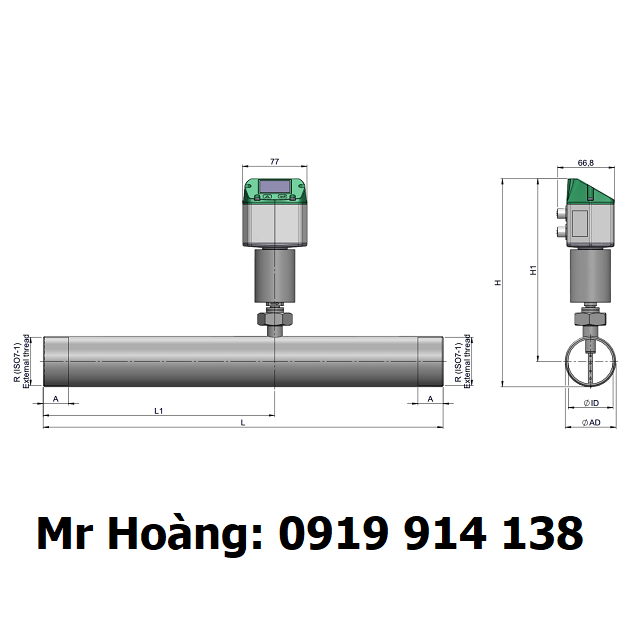

Đồng hồ đo lưu lượng khí VD 520 dạng nối ren

Ưu điểm nổi bật của đồng hồ đo lưu lượng khí VD 520

Đồng hồ đo lưu lượng khí VD 520 có những ưu điểm nổi bật sau:

+ Thiết kế Inline nhỏ gọn

VD 520 là lưu lượng kế dạng Inline được lắp trực tiếp trên đường ống. Ưu điểm của thiết kế này giúp giảm thời gian lắp đặt, không cần bộ hiệu chỉnh lưu lượng ngoài, phù hợp với hệ thống khí nén mới hoặc nâng cấp.

+ Đo đồng thời nhiều thông số

Một điểm nổi bật của VD 520 là khả năng hiển thị đồng thời: Lưu lượng tức thời, Tổng lưu lượng tiêu thụ, Nhiệt độ và Áp suất khí. Điều này giúp người vận hành chỉ cần một thiết bị để giám sát toàn diện hệ thống khí nén.

+ Độ nhạy cao ở lưu lượng thấp

VD 520 sử dụng cảm biến chênh áp có độ nhạy cao, cho phép đo chính xác ngay cả khi vận tốc dòng khí dưới 2 m/s. Đây là ưu điểm lớn khi theo dõi tải thấp của máy nén, trong phát hiện rò rỉ khí nén và giám sát hệ thống hoạt động ngoài giờ sản xuất.

+ Dải đo rộng

Nhờ thiết kế đoạn đo có đường kính trong tối ưu, VD 520 đạt tỷ lệ dải đo lớn và phù hợp với nhiều mức lưu lượng khác nhau. Đối với khí nén, thiết bị có thể đo vận tốc lên tới 224 m/s và ở một số cấu hình đặc biệt có thể đạt 600 m/s.

+ Không có bộ phận chuyển động

VD 520 được thiết kế hoàn toàn không có cánh quạt hay turbine. Điều này mang lại độ bền cao cho thiết bị, tránh bị mài mòn cơ khí, nhờ đó chi phí bảo trì giảm xuống mức thấp nhất có thể giúp ổn định hệ thống lâu dài.

+ Dễ dàng hiệu chuẩn

Đầu cảm biến của VD 520 có thể tháo rời khỏi thân thiết bị để hiệu chuẩn định kỳ, vệ sinh đầu đo, bảo trì nhanh mà không cần thay toàn bộ cụm đo.

Thông số kỹ thuật của đồng hồ đo lưu lượng khí VD 520

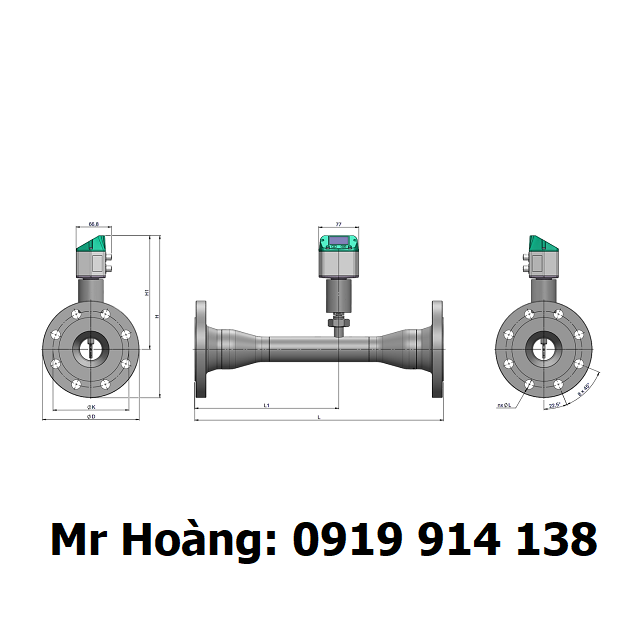

Đồng hồ đo lưu lượng khí VD 520 dạng nối bích

Đồng hồ lưu lượng khí áp dụng nguyên lý đo chênh áp Differential Pressure với kiểu lắp Inline

Đại lượng đo: Lưu lượng, Tổng lưu lượng, Nhiệt độ, Áp suất

Dải vận tốc 2 đến 224 m/s (khí nén), tùy phiên bản đến 600 m/s

Áp suất làm việc -1 đến 30 bar(g)

Nhiệt độ môi chất -30°C đến +80°C

Nguồn cấp 18–36 VDC

Ngõ ra  4–20 mA, Pulse

Giao tiếp RS485 Modbus RTU

Tùy chọn Ethernet (PoE), Modbus TCP, M-Bus

Cấp bảo vệ IP65

Ứng dụng của đồng hồ đo lưu lượng khí VD 520

VD 520 được sử dụng rộng rãi trong nhiều ngành công nghiệp như:

- Hệ thống khí nén

- Ngành thực phẩm và đồ uống

- Ngành điện tử

- Ngành hóa chất

- Ngành năng lượng

So sánh đồng hồ đo lưu lượng khí VD 520 và VD 500

Kết luận

Đồng hồ đo lưu lượng khí CS Instruments VD 520 là giải pháp đo lưu lượng hiện đại dành cho hệ thống khí nén và khí công nghiệp yêu cầu độ chính xác cao, khả năng tích hợp mạnh mẽ và chi phí vận hành thấp. Đây là lựa chọn phù hợp cho các nhà máy sản xuất, hệ thống khí nén trung tâm, ngành thực phẩm, dược phẩm, điện tử, hóa chất và các ứng dụng khí công nghiệp hiện đại.

Cần hỗ trợ tư vấn vui lòng liên hệ Mr Hoàng: 0919 914 138
